Ventilationshuv för utblåsning ovan tak THN

Ventilationshuv för utblåsning ovan tak THN

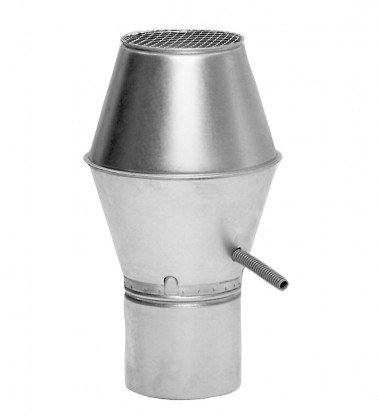

Ventilationshuv för utblåsning ovan tak väl anpassad till såväl industri- som komfortventilation. Luften kastas ut med uppåtriktad stråle. Härvid undviks föroreningar av luften i huvens omgivning samt nedsmutsning av takytan runt huven. Utblåset är så effektivt att man utan vidare kan montera friskluftintag i omedelbar närhet av huven.
Huven tillverkas i galvaniserad stålplåt och kan mot beställ-ning också erhållas i andra material såsom rostfri plåt 1.4301, rostfri syrafast plåt 1.4404, aluzink AZ 185 och lackerad i olika färger. Den är försedd med nät för öppningen och invändig kägla för uppsamling av snö och regnvatten, som genom en slang leds ut från huven. Slangen tål temperaturer mellan -45 och +65°C.
Huven är försedd med muffanslutning som passar utanpå kanal. Huven kan dock mot beställning levereras med anslutning efter andra önskemål.

Ventilationshuv för utblåsning ovan tak väl anpassad till såväl industri- som komfortventilation. Luften kastas ut med uppåtriktad stråle. Härvid undviks föroreningar av luften i huvens omgivning samt nedsmutsning av takytan runt huven. Utblåset är så effektivt att man utan vidare kan montera friskluftintag i omedelbar närhet av huven.
Huven tillverkas i galvaniserad stålplåt och kan mot beställ-ning också erhållas i andra material såsom rostfri plåt 1.4301, rostfri syrafast plåt 1.4404, aluzink AZ 185 och lackerad i olika färger. Den är försedd med nät för öppningen och invändig kägla för uppsamling av snö och regnvatten, som genom en slang leds ut från huven. Slangen tål temperaturer mellan -45 och +65°C.
Huven är försedd med muffanslutning som passar utanpå kanal. Huven kan dock mot beställning levereras med anslutning efter andra önskemål.

Ød nom |
ØD mm |
H mm |
h mm |
m kg |
Passande takgenomföring TGR ______________ 50 100 mm mm _______________ Storlek |
|
80 | 130 | 160 | 310 | 0,66 | 3 | 3 |
100 | 180 | 220 | 360 | 0,96 | 3 | 3 |
125 | 225 | 240 | 380 | 1,26 | 3 | 4 |
160 | 280 | 340 | 475 | 1,95 | 3 | 4 |
20 | 345 | 420 | 555 | 2,92 | 3 | 4 |
250 | 430 | 505 | 640 | 4,31 | 4 | 5 |
315 | 550 | 620 | 755 | 6,75 | 5 | 6 |
400 | 685 | 846 | 981 | 9,57 | 5 | 6 |
