VAV don PCV

VAV don PCV

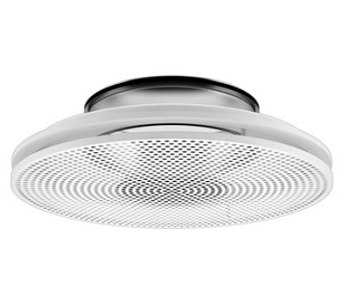

PCV är ett cirkulärt don av typen PCA med inbyggd motor avsedd för luft med varierande luftflöde (VAV). Den integrerade motorns spjäll garanterar en konstant kastlängd så Coanda effekten alltid upprätthålls. Spjällets inställning kan kontrolleras av en rumsregulator, DUC eller annan 2-10 V styrsignal.
» Klicka här för att se beskrivning
PCV är ett cirkulärt don av typen PCA med inbyggd motor avsedd för luft med varierande luftflöde (VAV). Den integrerade motorns spjäll garanterar en konstant kastlängd så Coanda effekten alltid upprätthålls. Spjällets inställning kan kontrolleras av en rumsregulator, DUC eller annan 2-10 V styrsignal.
» Klicka här för att se beskrivning
- Kan variera luftflödet mellan 0-100%.
- Förinställt min. luftflöde från fabrik.
- Maxflöde justeras in på MBB-lådan baserat på k-fak-torn.
- Inställningarna kan ändras med ZTH-GEN eller Belimo PC-verktyg.
- VAV zonens tryck måste kontrolleras.
- Donet bör installeras tillsammans med en MBB-S tryckfördelningslåda.
- För frånluft bör PCA användas.
Ød mm |
ØA mm |
ØU mm | Vikt (kg) (med motor) |
160 | 300 | 260 | 3,0 |
200 | 360 | 320 | 3,8 |
250 | 460 | 430 | 4,9 |
315 | 540 | 500 | 6,1 |
