Väggdon F20 och F20 med VBA

Väggdon F20 och F20 med VBA

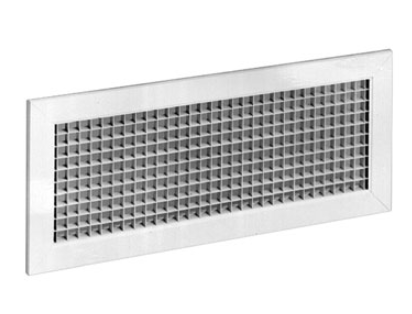

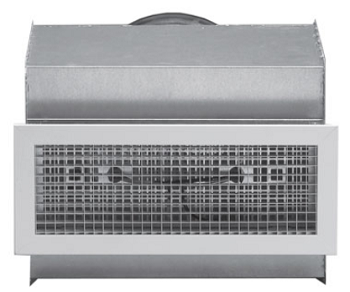

F20 är ett rektangulärt alumin iumgaller med kvadratiskt ras- ter. F20 kan användas för frånluft och levereras som stan- dard med fjäderklämmor för montering i tryckfördelningslåda typ VB A eller WB. På produktfotot visas gallret med VBA-låda.
UnderhållGallret demonteras för att ge åtkomst till tryckfördelnings- låda eller kanal. Utvändiga de lar torkas av med en fuktig trasa.
» Klicka här för att se beskrivning
F20
AxB mm | Fri area F(m2) |
Vikt kg |
200x100 | 0,0111 | 0,2 |
300x100 | 0,0144 | 0,3 |
400x100 | 0,0240 | 0,3 |
500x100 | 0,0301 | 0,4 |
300x150 | 0,0292 | 0,3 |
400x150 | 0,0398 | 0,4 |
500x150 | 0,0504 | 0,5 |
600x150 | 0,0610 | 0,6 |
400x200 | 0,0557 | 0,5 |
500x200 | 0,0706 | 0,6 |
600x200 | 0,0854 | 0,7 |
F20 med VBA
AxB mm | Ød1 nom |
C mm | F mm |
200x100 | 125 | 165 | 90 |
300x100 | 160 | 200 | 110 |
300x150 | 200 | 240 | 130 |
400x100 | 160 | 200 | 110 |
400x150 | 250 | 290 | 155 |
400x200 | 250 | 290 | 155 |
500x100 | 200 | 240 | 130 |
500x150 | 250 | 290 | 155 |
500x200 | 315 | 355 | 190 |
600x150 | 250 | 290 | 155 |
600x200 | 315 | 355 | 190 |
