Väggdon C20 och C20 med VBA

Väggdon C20 och C20 med VBA

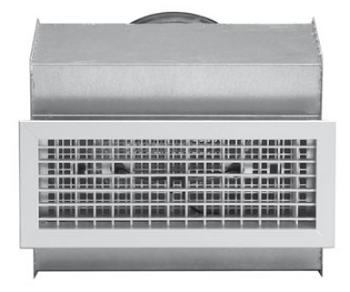

C20 är ett rektangulärt alumin iumgaller med ställbara hori- sontella lameller. C20 kan användas för tilluft och levereras som standard med fjä- derklämmor för montering i tr yckfördelningslåda typ VBA eller WB. På produktfotot visas gallret med VBA-låda.
Underhåll
Gallret demonteras för att ge åtkomst till tryckfördelnings- låda eller kanal. Utvändiga de lar torkas av med en fuktig trasa.
» Klicka här för att se beskrivning

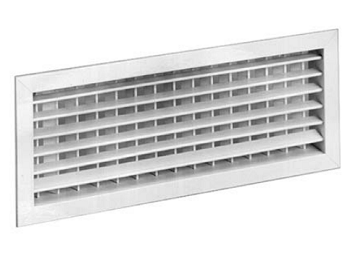

C20
AxB mm | Fri area F(m2) |
Vikt kg |
200x100 | 0,0105 | 0,3 |
300x100 | 0,0164 | 0,4 |
400x100 | 0,0225 | 0,5 |
500x100 | 0,0283 | 0,7 |
300x150 | 0,0275 | 0,6 |
400x150 | 0,0375 | 0,7 |
500x150 | 0,0475 | 1,0 |
600x150 | 0,0574 | 1,2 |
400x200 | 0,0525 | 0,9 |
500x200 | 0,0664 | 1,4 |
600x200 | 0,0804 | 1,6 |
C20 med VBA
AxB mm | Ød1 nom |
C mm | F mm |
200x100 | 125 | 165 | 90 |
300x100 | 160 | 200 | 110 |
300x150 | 200 | 240 | 130 |
400x100 | 160 | 200 | 110 |
400x150 | 250 | 290 | 155 |
400x200 | 250 | 290 | 155 |
500x100 | 200 | 240 | 130 |
500x150 | 250 | 290 | 155 |
500x200 | 315 | 355 | 190 |
600x150 | 250 | 290 | 155 |
600x200 | 315 | 355 | 190 |
