Renslucka galvaniserad TEPFH

Renslucka galvaniserad TEPFH

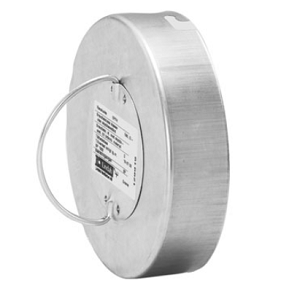

Renslucka, som passar utanpå Safe-detalj.
Dimensionerna Ø100–315 är försedda med jack för bajonettfattning för att säkrare sitta fast i kanaler med övertryck.
Man måste då komplettera detaljen med två nitar.
Dimensionerna Ø400–630 är försedda med excenterlås för att säkrare sitta fast i kanaler med övertryck.
Man måste då montera excenterlåsens krokar i detaljen.
En särskild monterings-, mätnings-, injusterings- och skötselanvisning finns för denna produkt. Har ingen Click-funktion – har inga nockar.

Ød nom	l mm	m kg	Handtag	Låsning
80	48	0,09	1 fast litet	–
100	40	0,15	1 fällbart	bajonettjack
125	40	0,17	1 fällbart	bajonettjack
160	40	0,22	1 fällbart	bajonettjack
200	40	0,32	1 fast	bajonettjack
250	60	0,55	2 fasta	bajonettjack
315	60	0,74	2 fasta	bajonettjack
400	80	1,26	2 fasta	excenterlås
500	80	1,87	2 fasta	excenterlås
630	80	2,71	2 fasta	excenterlås
