  2. Pumpar vertikal flerstegs med trefas elmotor CVX151 serie

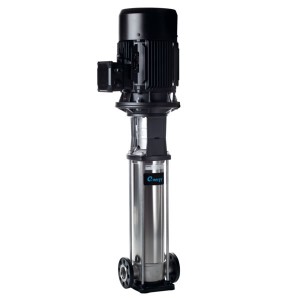

Pumpar vertikal flerstegs med trefas elmotor CVX151 serie




Pumpar vertikal flerstegs med trefas elmotor CVX151 serie


DELAR


cvx parts


Typ A B C D E F H J K L O P R h q u
CVX151/1+E0110T212-V 397 300 248 130 14 215 90 50 16-25 200 50 4 16-25 260 165 145
CVX151/2+E0220T212-V 413 300 248 130 14 215 90 50 16-25 200 50 4 16-25 330 195 160
CVX151/3+E0300T212-V 463 300 248 130 14 215 90 50 16-25 200 50 4 16-25 370 215 172
CVX151/5+E0400T212-V 553 300 248 130 14 215 90 50 16-25 200 50 4 16-25 335 240 190
CVX151/7+E0550T222-V 675 300 248 130 14 215 90 50 16-25 200 50 4 16-25 390 275 210
CVX151/9+E0750T222-V 765 300 248 130 14 215 90 50 16-25 200 50 4 16-25 200 50 4
CVX151/12+E1100T222-V 977 300 248 130 14 215 90 50 16-25 200 50 4 16-25 200 50 4
CVX151/14+E1100T222-V 1067 300 248 130 14 215 90 50 16-25 200 50 4 16-25 200 50 4
CVX151/17+E1500T222-V 1202 300 248 130 14 215 90 50 16-25 200 50 4 16-25 200 50 4

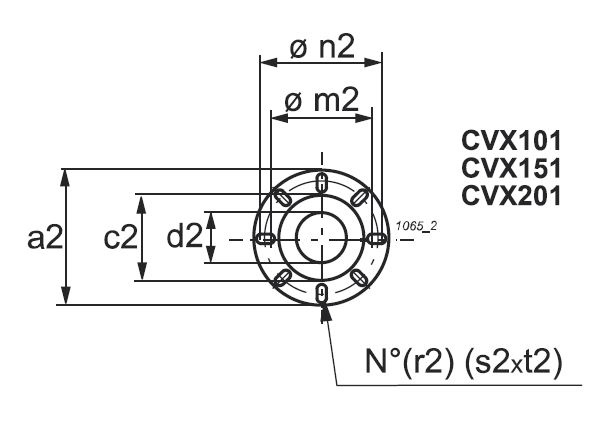

CVX0101 PARTS


Typ a2 c2 d2 m2 n2 r2 s2 t2 Vikt
CVX151/1+E0110T212-V 165 93 65 121 127 8 19 22 46
CVX151/2+E0220T212-V 165 93 65 121 127 8 19 22 52,8
CVX151/3+E0300T212-V 165 93 65 121 127 8 19 22 61
CVX151/5+E0400T212-V 165 93 65 121 127 8 19 22 72,8
CVX151/7+E0550T222-V 165 93 65 121 127 8 19 22 110,5
CVX151/9+E0750T222-V 165 93 65 121 127 8 19 22 116,3
CVX151/12+E1100T222-V 165 93 65 121 127 8 19 22 139,7
CVX151/14+E1100T222-V 165 93 65 121 127 8 19 22 142,5
CVX151/17+E1500T222-V 165 93 65 121 127 8 19 22 157,7

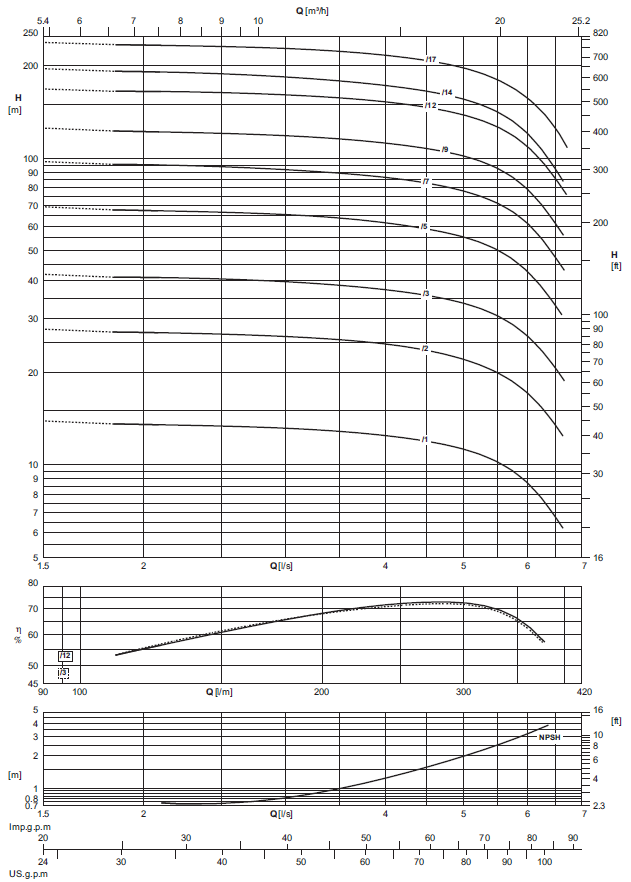

CVX151 prestanda


Pumptyp Motoreffekt    Kapacitet
[I/s] 0 1,8 2 2,4 2,8 3,2 3,6 4 5 6
[m³/h] 0 6,5 7,2 8,6 10,1 11,5 13 14,4 18 21,5
[I/s] 0 108 120 144 168 192 216 240 300 360
Tre fas [kW] [CV] Totalt manometrisk huvud
CVX151/1+E0110T212-V 1,1 1,5 [m] 14 13,5 13,5 13,5 13,5 13 13 12,5 11 8,7
CVX151/2+E0220T212-V 2,2 3 [m] 27,5 26,5 27 27 26,5 26 25,5 25 22 17
CVX151/3+E0300T212-V 3 4 [m] 42 40 41 40,5 40 39 38,5 37 33,5 26
CVX151/5+E0400T212-V 4 5,5 [m] 69 67 68 67 66 65 63 62 55 42,5
CVX151/7+E0550T222-V 5,5 7,5 [m] 97 94 95 94 93 91 89 87 78 61
CVX151/9+E0750T222-V 7,5 10 [m] 125 120 122 121 119 117 115 112 102 79
CVX151/12+E1100T222-V 11 15 [m] 168 161 165 164 162 160 156 153 138 109
CVX151/14+E1100T222-V 11 15 [m] 195 188 191 189 186 182 178 173 156 120
CVX151/17+E1500T222-V 15 20 [m] 238 229 234 232 229 226 222 216 197 157
NPSH [m] 0,6 0,7 0,7 0,8 0,9 1 1,2 2 3,2
M.E.I. ≥ 0,40




CVX151


Pump vertikal CAPRARI-CVX101-TRE-FAS

  • Pump vertikal flerstegs med elmotor CVX151/1, 1,1kW 21,5m³/h 14m 400V 50Hz
    Art. nr.
    CAP19437
    Pump vertikal flerstegs med elmotor CVX151/1, 1,1kW 21,5m³/h 14m 400V 50Hz
  • Pump vertikal flerstegs med elmotor CVX151/2+E0220T212-V
    Art. nr.
    CAP19438
    Pump vertikal flerstegs med elmotor CVX151/2+E0220T212-V
  • Pump vertikal flerstegs med elmotor CVX151/3+E0300T212-V
    Art. nr.
    CAP19439
    Pump vertikal flerstegs med elmotor CVX151/3+E0300T212-V
  • Pump vertikal flerstegs med elmotor CVX151/5+E0400T212-V
    Art. nr.
    CAP19440
    Pump vertikal flerstegs med elmotor CVX151/5+E0400T212-V
  • Pump vertikal flerstegs med elmotor CVX151/7+E0550T222-V
    Art. nr.
    CAP19441
    Pump vertikal flerstegs med elmotor CVX151/7+E0550T222-V
  • Pump vertikal flerstegs med elmotor CVX151/17+E1500T222-V
    Art. nr.
    CAP19445
    Pump vertikal flerstegs med elmotor CVX151/17+E1500T222-V
  • Pump vertikal flerstegs med elmotor CVX151/14+E1100T222-V
    Art. nr.
    CAP19444
    Pump vertikal flerstegs med elmotor CVX151/14+E1100T222-V
  • Pump vertikal flerstegs med elmotor CVX151/12+E1100T222-V
    Art. nr.
    CAP19443
    Pump vertikal flerstegs med elmotor CVX151/12+E1100T222-V
  • Pump vertikal flerstegs med elmotor CVX151/9+E0750T222-V
    Art. nr.
    CAP19442
    Pump vertikal flerstegs med elmotor CVX151/9+E0750T222-V
