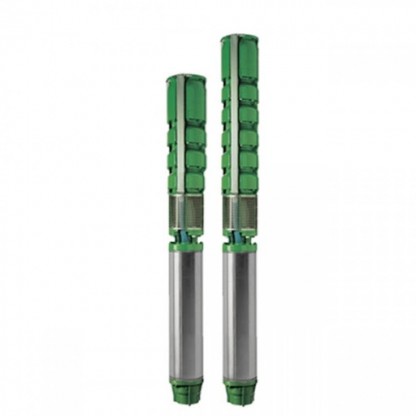

Pumpar borrhålspumpar elektriska Rovatti 12E4N

Pumpar borrhålspumpar elektriska Rovatti 12E4N

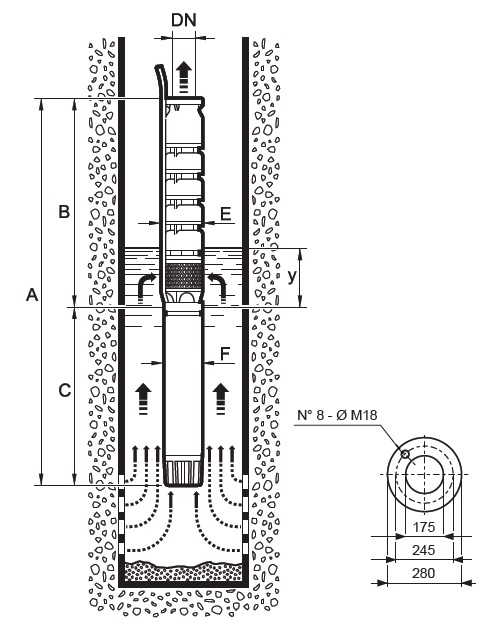

Utvändiga måtti mmoch vikti kg
12E4N- 2 Poler | |||||||||
Pump | A | B | C |
DN GAS |
E Ø MAX |
F | Y | Motor Vikt | |
12E4N/1 - 860 | * | 899 | * | 7" | 298 | 190 | 2500 | 134 | * |
12E4N/1 - 875 | * | 899 | * | 7" | 298 | 190 | 2500 | 134 | * |
12E4N/2 - 8125 | * | 1099 | * | 7" | 298 | 190 | 2500 | 170 | * |
12E4N/2 - 10150 | * | 1124 | * | 7" | 298 | 237 | 2500 | 174 | * |
12E4N/3 - 10175 | * | 1324 | * | 7" | 298 | 237 | 2500 | 211 | * |
12E4N/3 - 10200 | * | 1324 | * | 7" | 298 | 237 | 2500 | 211 | * |
12E4N/4 - 10250 | * | 1524 | * | 7" | 298 | 237 | 2500 | 247 | * |
12E4N/4 - 12300 | * | 1524 | * | 7" | 298 | 286 | 2500 | 247 | * |
12E4N/5 - 12340 | * | 1724 | * | 7" | 298 | 286 | 2500 | 284 | * |
Pumptyp | Motor effekt |
Kapacitet | |||||||||||||
[l/min] | 0 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 8500 | 9000 | ||
[m3/h] | 0 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 | 450 | 480 | 510 | 540 | ||
[kW] | [l/s] | 0 | 58,3 | 66,6 | 75 | 83,3 | 91,6 | 100 | 108,3 | 116,6 | 125 | 133,3 | 141,6 | 150 | |
12E4N/1 - 860 | 45 | [m] | 52,5 | 39,5 | 37,5 | 35,5 | 34 | 32,5 | 31 | 29,5 | 27,5 | 25 | 22,5 | 19 | 15 |
12E4N/1 - 875 | 55 | [m] | 59,5 | 44 | 42,5 | 41 | 39,5 | 38,5 | 37 | 35,5 | 34 | 31,5 | 29 | 26 | 21,5 |
12E4N/2 - 8125 | 90 | [m] | 100,5 | 79 | 76 | 73 | 70,5 | 67,5 | 65 | 62 | 58,5 | 54,5 | 49,5 | 43,5 | 35,5 |
12E4N/2 - 10150 | 110 | [m] | 115,5 | 90,5 | 88 | 85,5 | 83 | 80,5 | 78 | 75 | 71 | 67 | 62 | 57 | 51,5 |
12E4N/3 - 10175 | 130 | [m] | 140 | 113 | 109 | 105 | 101 | 97 | 93 | 89 | 83,5 | 77 | 69,5 | 60 | 47,5 |
12E4N/3 - 10200 | 150 | [m] | 154,5 | 124 | 120 | 116,5 | 113 | 109 | 105,5 | 101 | 95,5 | 89,5 | 82,5 | 74 | 64 |
12E4N/4 - 10250 | 185 | [m] | 193,5 | 156,5 | 151,5 | 147 | 142 | 137,5 | 132 | 126,5 | 119,5 | 111,5 | 102 | 91 | 77,5 |
12E4N/4 - 12300 | 220 | [m] | 215 | 174 | 169,5 | 165 | 160,5 | 156 | 151 | 146 | 138,5 | 130,5 | 121,5 | 111 | 98,5 |
12E4N/5 - 12340 | 250 | [m] | 249,5 | 205 | 199 | 193 | 187 | 181 | 174,5 | 168 | 159,5 | 149,5 | 138,5 | 125 | 109 |
Kurvor som fastställts för vätskedensitet 1000kg/m³ - viskositet 1mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-VentilförlustIckeavkastning.
