Pump hydro Solo E Grundfos CRE 3-8 , 1,1kW 3,5m³/h 52,4m 1x230V 50Hz

Pump hydro Solo E Grundfos CRE 3-8 , 1,1kW 3,5m³/h 52,4m 1x230V 50Hz

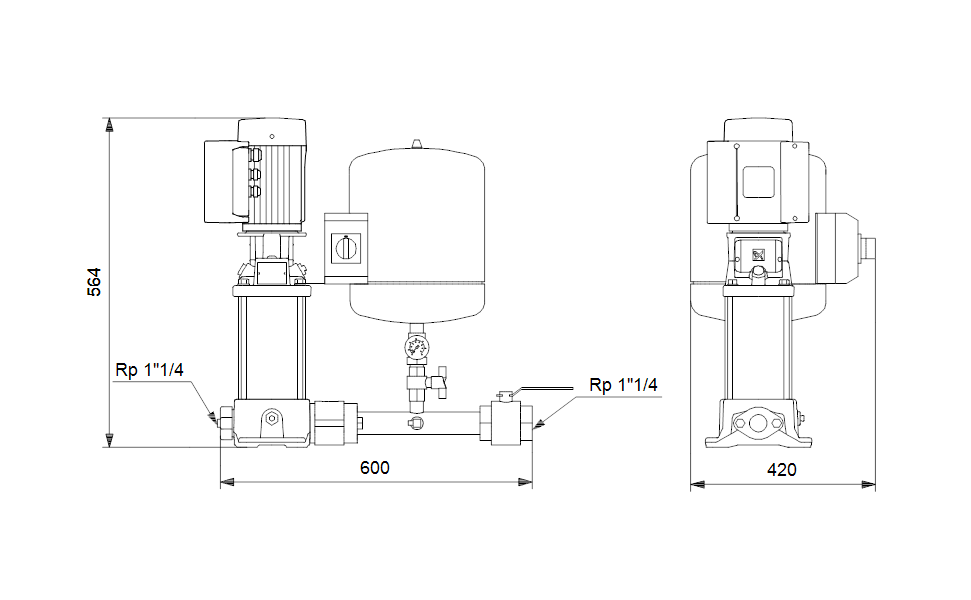

- Grundfos Hydro Solo-E booster med en pump är en kombinerad enhet bestående av en E-pump (CRE) utrustad med isolera ventil, backventil, utloppsrör, trycktransmitter, manometer och membran tank.
- Vid leverans booster är redo för drift.
- Pumpen har följande egenskaper:
- Impellrar och mellanliggande chambers är tillverkade av rostfritt stål DIN W.-Nr. 1,4301.
- Pumpen huvud och bas är tillverkade av gjutjärn.
- Axeltätningen har församlingen längd enligt EN 12756.
- Kraftöverföringen sker via gjutjärn split koppling.
- Pumpen är utrustad med en IEC-fläns MGE trefasmotor med frekvensomvandlare och PI-controller integrerade i motor uttagslådan.
- Inga ytterligare motorskydd krävs både motor och elektronik är skyddade av integrerat överbelastning och temperatur skydd.
- En Kontrollpanelen möjliggör inställning av krävs setpoint samt inställning av pump till MIN eller MAX drift eller stopp.
- Kontrollpanelen har indikatorlampor för "Drift" och "Fel".
- Kommunikation med pumpen är möjlig med hjälp av Grundfos R100 fjärrkontroll aktivera ytterligare inställningar samt läsa ur ett antal
- parametrar såsom "Verkligt värde", "Hastighet", "Power input" och totalt "Energiförbrukning".
- Uttagslådan pumpen håller terminaler för anslutning av:
- Pumpa start/stopp (potentialfri kontakt),
- Externa remote setpoint inställning via analog signal, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA,
- 5 V matning för setpoint potentiometer, Imax = 5 mA,
- Sensor, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA,
- 24 V-matning för sensor, Imax = 40 mA,
- Ingång för Tvingad till MIN eller MAX (potentialfri kontakt),
- Potentialfri fel signal relä med övergången kontakt, rapportering fel, drift eller Ready,
- RS485 GENIbus.
*-Bilden på produkten kan avvika från aktuell produkt.
Vätska | |
Pump Vätska | Vatten |
Vätsketemperatur område | 0 till 60 °C |
Vätsketemp | 20 °C |
Densitet | 998,2 kg/m³ |
Teknisk data | |
Hastighets |
3350 rpm |
Resulterande flöde | 3,5 m³/h |
Nominellt tryck | 52,4 m |
Reduk. pumphjul | 8 |
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning |
HQQE |
Pump nr | 98389687 |
Steg | 8 |
Material | |
Pumphus | Gjutjärn EN 1561 EN-GJL-200 ASTM A48-25 B |
Pumphjul | Rostfritt stål DIN W.-Nr. 1,4301 AISI 304 |
Installation | |
Max. omgivningstemperatur | 50 °C |
Max. driftstryck | 10 bar |
Flänsstandard | OVAL |
Sugsida | Rp 11/4 |
Trycksida | Rp 11/4 |
Trycksteg | PN10 |
Motorflänsstorlek | FT100 |
Elektriskdata | |
Motortyp | 80B |
Effektförbrukning - P2 | 1,1 kW |
Nätfrekvens | 50 Hz |
Märkspänning |
1 x 200-240 V |
Nominell ström |
6,70-5,60 A |
Cos phi - verkningsgrad | 0,99 |
Varvtal | 360-4000 rpm |
Kapslingsklass (EC 34-5) | IP55 |
Isolationsklass (EC 85) | F |
Motorskydd | JA |
Motornr | 98248267 |
Styrningar | |
kontroll typ | ME |
Tank | |
Volym på tryckbehållare | 18 l |
Övriga | |
Nettovikt | 40,9 kg |
Bruttovikt | 49,5 kg |
Leveransvolym | 0,6 m³ |
Prestanda kurvor
* Detta är nominella driftpunkten
