Pump flerstegs ROVATTI - T3K80/2 flöde 90m³/h
Pump flerstegs ROVATTI - T3K80/2 flöde 90m³/h
Allmän katalog
- Kapacitet upp till 90m³/h
- Huvudet upp till 150 m
- Effekt upp till 65hp
Förteckningen över delar och material
| Komponent | Material | |
| 1 | Växellåda | Gjutjärn |
| 2 | Kraftöverföringsaxel | Sätthärdat stål |
| 3 | PTO Växel | Sätthärdat stål |
| 4 | Axel kuggdrev | Sätthärdat stål |
| 5 | Slitring | Gjutjärn |
| 6 | Sug skål | Gjutjärn |
| 7 | Pumphjul | Gjutjärn |
| 8 | Pumpkroppen | Gjutjärn |

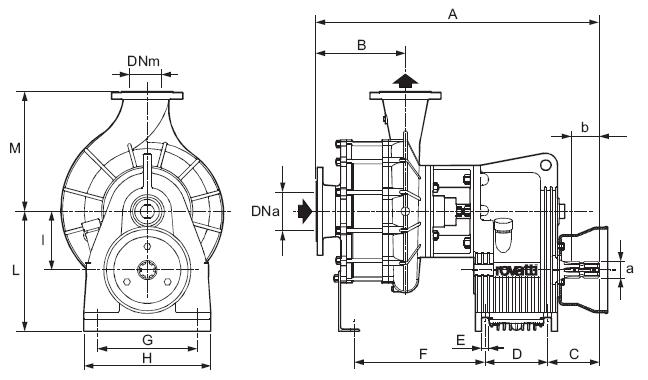

Totalmått i mm och vikt i kg
| ROVATTI-T3K80/2 | |
| Pump | T3K80/2 |
| DNa | 80 |
| DNm | 65 |
| A | 599 |
| B | 195 |
| C | 111 |
| D | 130 |
| E | 15 |
| F | 266 |
| G | 240 |
| H | 270 |
| I | 130 |
| L | 254 |
| M | 260 |
| a | 13/8" |
| b | 60 |
| Vikt | 99 |
| Pump | DN | P | Q | R | Hål |
| T3K80/2 | 65 | 145 | 185 | 18 | 8 |
| Inlopps x Utlopp |
PTO min-1 |
Pump |
Pumphjul |
Kapacitet | |||||||
| [l/min] | 200 | 600 | 700 | 800 | 1000 | 1250 | 1500 | ||||
| [m3/h] | 12 | 36 | 42 | 48 | 60 | 75 | 90 | ||||
| [l/s] | 3,3 | 10 | 11,6 | 13,3 | 16,6 | 20,8 | 25 | ||||
| 80 x 65 | 510 x 5,85 555 x 5,4 * 890 x 3,36 |
T3K80/2 | G | H | - | 134,7 | 134 | 132,7 | 130 | 123,5 | 111 |
| HP | - | 37,5 | 39,7 | 42,3 | 47 | 52,2 | 56,7 | ||||
| F | H | - | 142,8 | 142 | 141 | 137,7 | 131 | 124 | |||
| HP | - | 41,4 | 43,8 | 46,4 | 51,3 | 56,6 | 61 | ||||
| E | H | - | 152,3 | 151,7 | 150,4 | 147 | 140,7 | 129 | |||
| HP | - | 44 | 47 | 49,8 | 55 | 61 | 66 | ||||
| NPSH (m) | - | - | 4 | 4 | 4,2 | 4,4 | 5 | ||||
*standardförhållande
