Pump flänsad pump ROVATTI FL612 138m³/h
Pump flänsad pump ROVATTI FL612 138m³/h

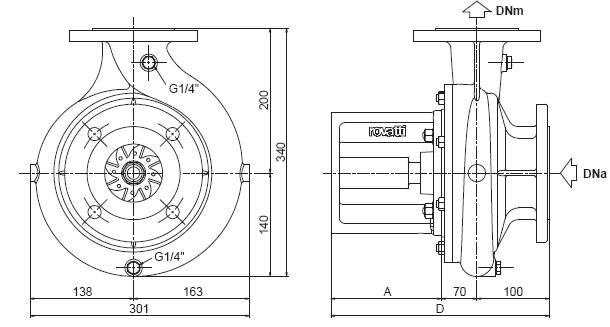

| Flänsar | Standard | A |
D |
Vikt | ||
| CA | 1 | a | • | 60 | 230 | 24 |
| b | 115 | 285 | 26 | |||
| c | 160 | 330 | 29 | |||
| 2 | a | • | 95 | 265 | 27 | |
| b | 130 | 300 | 27 | |||
| 3 | a | • | 60 | 230 | 26 | |
| b | 95 | 265 | 27 | |||
| c | 130 | 300 | 25 | |||
| 4 | a | • | 70 | 240 | 27 | |
| b | 115 | 285 | 28 | |||
| 5 | a | • | 60 | 230 | 26 | |
| b | 95 | 265 | 27 | |||
| c | 130 | 300 | 27 | |||
| 6 | a | • | 115 | 285 | 28 | |
| b | 160 | 330 | 30 | |||
| 7 | a | • | 70 | 240 | 27 | |
| b | 115 | 285 | 28 | |||
| SB | 11 | 115 | 285 | 26 | ||
| 12 | ** | |||||
| 21 | 144 | 314 | 26 | |||
| 22 | ** | |||||
| 23 | 147 | 317 | 29 | |||
| 31 | 144 | 314 | 26 | |||
| 32 | ** | |||||
| 33 | 147 | 317 | 29 | |||
| F | 1 | ** | ||||
| 2 | ** | |||||
** - Inte tillgängliga versionen
| Q | Flänsad | ||||
| DN | D1 | D2 |
S |
D3 | |
| DNa PN 10 |
80 | 200 | 160 | 4 | 19 |
| DNm PN 10/16* |
65 | 185 | 145 | 4 | 19 |
* Beroende på fungera pressar
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 |
60 |
84 | 96 | 120 | 132 | 138 | ||||||||
| [l/s] | 0 | 16,7 | 23,3 | 26,7 | 33,3 | 36,7 | 38,3 | ||||||||
| [l/min] | 0 | 1000 | 1400 | 1600 | 2000 | 2200 |
2300 |
||||||||
| min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
| 3600 | E | 48 | 5,8 | 48 | 12,3 | 45 | 14,3 | 42 | 15,1 | 36 | 16,3 | 31 | 16,7 | 29 | 16,9 |
| F | 44 | 5,1 | 44 | 11 | 40 | 12,8 | 38 | 13,5 | 31 | 14,5 | 27 | 14,8 | - | - | |
| G | 37 | 3,8 | 36 | 9 | 33 | 10,5 | 30 | 11 | 24 | 11,8 | - | - | - | - | |
| H | 31 | 3,8 | 30 | 7,8 | 26 | 8,9 | 23 | 9,3 | - | - | - | - | - | - | |
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 |
48 |
60 | 84 | 108 | 120 | 132 | ||||||||
| [l/s] | 0 | 13,3 | 16,7 | 23,3 | 30 | 33,3 | 36,7 | ||||||||
| [l/min] | 0 | 800 | 1000 | 1400 | 1800 | 2000 |
2200 |
||||||||
| min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
| 3300 | E | 41 | 4,5 | 41 | 8,9 | 40 | 9,8 | 36 | 11,4 | 31 | 12,5 | 27 | 12,9 | 22 | 13 |
| F | 37 | 3,9 | 37 | 8 | 36 | 8,8 | 33 | 10,2 | 27 | 11,1 | 23 | 11,4 | - | - | |
| G | 31 | 3 | 31 | 6,5 | 30 | 7,2 | 26 | 8,4 | 21 | 9,1 | - | - | - | - | |
| H | 26 | 3 | 26 | 5,7 | 24 | 6,2 | 20 | 7 | 15 | 7,5 | - | - | - | - | |
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 |
48 |
60 | 72 | 96 | 108 | 120 | ||||||||
| [l/s] | 0 | 13,3 | 16,7 | 20 | 26,7 | 30 | 33,3 | ||||||||
| [l/min] | 0 | 800 | 1000 | 1200 | 1600 | 1800 |
2000 |
||||||||
| min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
| 3000 | E | 34 | 3,4 | 33 | 7 | 32 | 7,7 | 31 | 8,4 | 26 | 9,4 | 22 | 9,6 | 18 | 9,8 |
| F | 31 | 3 | 3 | 6,2 | 29 | 6,9 | 28 | 7,5 | 22 | 8,3 | 19 | 8,5 | - | - | |
| G | 26 | 2,2 | 25 | 5,1 | 24 | 5,7 | 23 | 6,1 | 18 | 6,8 | 15 | 6,9 | - | - | |
| H | 21 | 2,2 | 21 | 4,5 | 19 | 4,9 | 18 | 5,2 | 13 | 5,6 | - | - | - | - | |
| Q | Kapacitet | ||||||||||||||
| [m3/h] | 0 |
48 |
60 | 72 | 84 | 96 | 108 | ||||||||
| [l/s] | 0 | 13,3 | 16,7 | 20 | 23,3 | 26,7 | 30 | ||||||||
| [l/min] | 0 | 800 | 1000 | 1200 | 1400 | 1600 |
1800 |
||||||||
| min-1 | Impeller |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
H [m] |
N [kW] |
| 2600 | E | 25 | 2,2 | 25 | 4,8 | 23 | 5,4 | 22 | 5,8 | 19 | 6,1 | 16 | 6,3 | 13 | 6,4 |
| F | 23 | 1,9 | 22 | 4,3 | 21 | 4,8 | 19 | 5,2 | 17 | 5,4 | 14 | 5,6 | - | - | |
| G | 20 | 1,4 | 19 | 3,6 | 17 | 3,9 | 15 | 4,2 | 13 | 4,4 | 11 | 4,5 | - | - | |
| H | 16 | 1,4 | 15 | 3,1 | 14 | 3,3 | 12 | 3,5 | 9 | 3,7 | - | - | - | - | |
Föreställningar på 3600 min-1
Q- kapacitet, H- huvud
Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.
Föreställningar på 3300 min-1

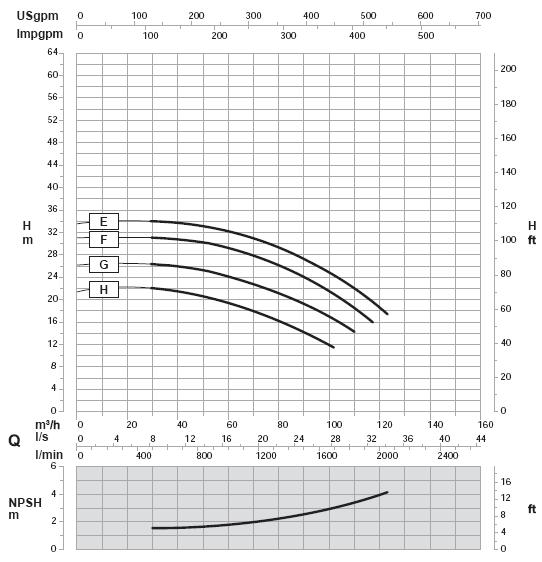

Föreställningar på 3000 min-1
Föreställningar på 2600 min-1
