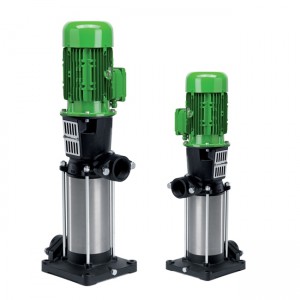

Pump elektriska vertikala flerstegs kompakta MEKV50C-18
Pump elektriska vertikala flerstegs kompakta MEKV50C-18

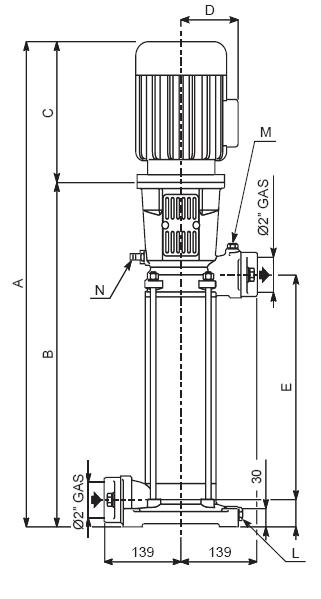

Utvändiga mått i mm och vikt i kg
M=Pump fyllning =3/8 GAS, N=Dropp Avlopp =3/8 GAS, L=pump Avlopp =1/4" GAS
| MEKVI65-30 - 2 Poler | ||||||
| Pump | A | B |
C |
D | E | Pump Vikt |
| ME1,5KV50C-18/2 | * | 330 | * | * | 135 | 30 |
| ME2KV50C-18/3 | * | 369 | * | * | 174 | 30,5 |
| ME3KV50C-18/4 | * | 408 | * | * | 213 | 33 |
| ME4KV50C-18/6 | * | 486 | * | * | 291 | 35 |
| ME5KV50C-18/8 | * | 564 | * | * | 369 | 41 |
| ME7KV50C-18/11 | * | 681 | * | * | 486 | 53 |
| ME10KV50C-18/14 | * | 798 | * | * | 603 | 59 |
| Pumptyp | Motoreffekt | Kapacitet | |||||||||
| [l/min]] | 0 | 100 | 225 | 250 | 275 | 300 | 350 | 375 | 400 | ||
| [m3/h] | 0 | 6 | 13,5 | 15 | 16,5 | 18 | 21 | 22,5 | 24 | ||
| [kW] | [l/s] | 0 | 1,7 | 3,7 | 4,2 | 4,6 | 5 | 5,8 | 6,2 | 6,7 | |
| ME1,5KV50C-18/2 | 1,1 | [Hm] | 20 | 18,5 | 15,5 | 14,5 | 13 | 12 | 9 | 7,5 | 5,5 |
| ME2KV50C-18/3 | 1,5 | [Hm] | 29,5 | 28 | 23 | 21,5 | 19,5 | 18 | 13,5 | 11 | 8,5 |
| ME3KV50C-18/4 | 2,2 | [Hm] | 43,5 | 38 | 34 | 33,5 | 31,5 | 29,5 | 24 | 20,5 | 17,5 |
| ME4KV50C-18/6 | 3 | [Hm] | 65 | 57 | 51 | 50 | 47 | 44 | 36 | 31 | 26 |
| ME5KV50C-18/8 | 4 | [Hm] | 88 | 78 | 70 | 67 | 63 | 58 | 47 | 40 | 34 |
| ME7KV50C-18/11 | 5,5 | [Hm] | 120 | 108 | 97 | 95 | 88 | 82 | 67 | 58 | 48 |
| ME10KV50C-18/14 | 7,5 | [Hm] | 150 | 134 | 120 | 116 | 108 | 102 | 82 | 71 | 59 |

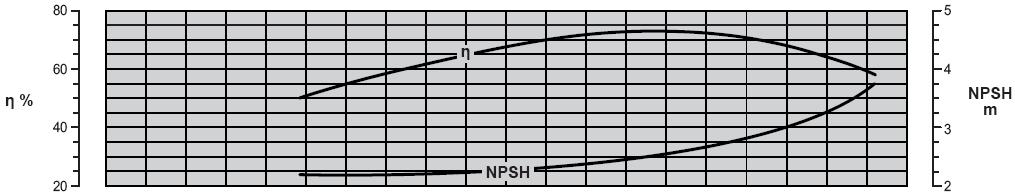

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C
η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.
