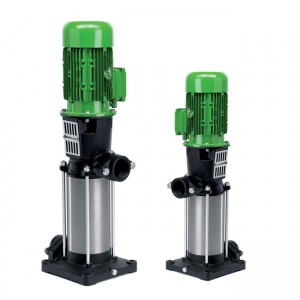

Pump elektriska vertikala flerstegs kompakta MEKV50C-12
Pump elektriska vertikala flerstegs kompakta MEKV50C-12

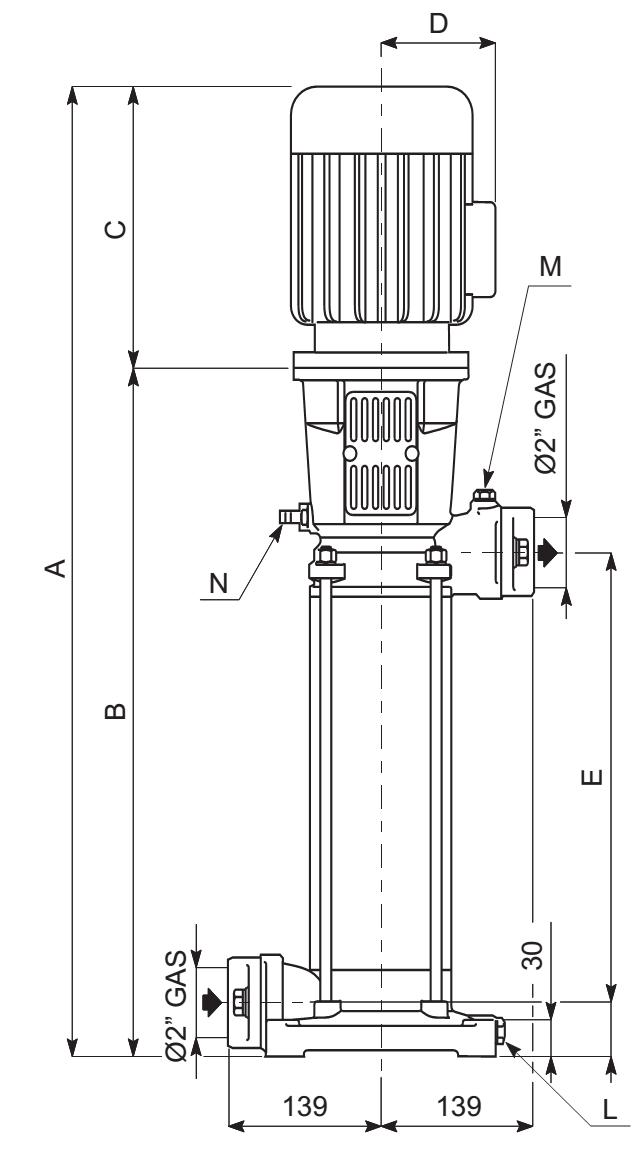

Utvändiga mått i mm och vikt i kg
M=Pump fyllning =3/8 GAS, N=Dropp Avlopp =3/8 GAS, L=pump Avlopp =1/4" GAS
| MEKV50C-12 - 2 Poler | ||||||
| Pump | A | B |
C |
D | E | Pump Vikt |
| ME1,5KV50C-12/3 | * | 369 | * | * | 174 | 30,5 |
| ME2KV50C-12/4 | * | 408 | * | * | 213 | 31 |
| ME3KV50C-12/6 | * | 486 | * | * | 291 | 34 |
| ME4KV50C-12/8 | * | 564 | * | * | 369 | 36 |
| ME5KV50C-12/10 | * | 642 | * | * | 447 | 43 |
| ME7KV50C-12/13 | * | 759 | * | * | 564 | 54 |
| ME10KV50C-12/15 | * | 837 | * | * | 642 | 60 |
| ME10KV50C-12/18 | * | 954 | * | * | 759 | 61,5 |
| Pumptyp | Motoreffekt | Kapacitet | |||||||||
| [l/min]] | 0 | 80 | 120 | 160 | 180 | 200 | 240 | 260 | 300 | ||
| [m3/h] | 0 | 4,8 | 7,2 | 9,6 | 10,8 | 12 | 14,4 | 15,6 | 18 | ||
| [kW] | [I/s] | 0 | 1,3 | 2 | 2,7 | 3 | 3,3 | 4 | 4,3 | 5 | |
| ME1,5KV50C-12/3 | 1,1 | [Hm] | 29 | 28 | 27 | 24 | 23 | 21,5 | 17,5 | 16 | 10 |
| ME2KV50C-12/4 | 1,5 | [Hm] | 39 | 37 | 36,5 | 33 | 30 | 29 | 23,5 | 20 | 13,5 |
| ME3KV50C-12/6 | 2,2 | [Hm] | 58,5 | 58,5 | 57,5 | 55 | 52 | 50 | 43 | 39 | 26 |
| ME4KV50C-12/8 | 3 | [Hm] | 79 | 77 | 77 | 71,5 | 70 | 67 | 57 | 51 | 35 |
| ME5KV50C-12/10 | 4 | [Hm] | 99 | 98 | 97 | 90,5 | 87,5 | 85 | 71 | 63,5 | 45 |
| ME7KV50C-12/13 | 5,5 | [Hm] | 129 | 128 | 126 | 119,5 | 115 | 109 | 93 | 82 | 58 |
| ME10KV50C-12/15 | 7,5 | [Hm] | 149 | 148 | 145 | 137,5 | 131 | 127 | 107,5 | 95 | 67 |
| ME10KV50C-12/18 | 7,5 | [Hm] | 178 | 176 | 174 | 163 | 159 | 152 | 129,5 | 114,5 | 84 |

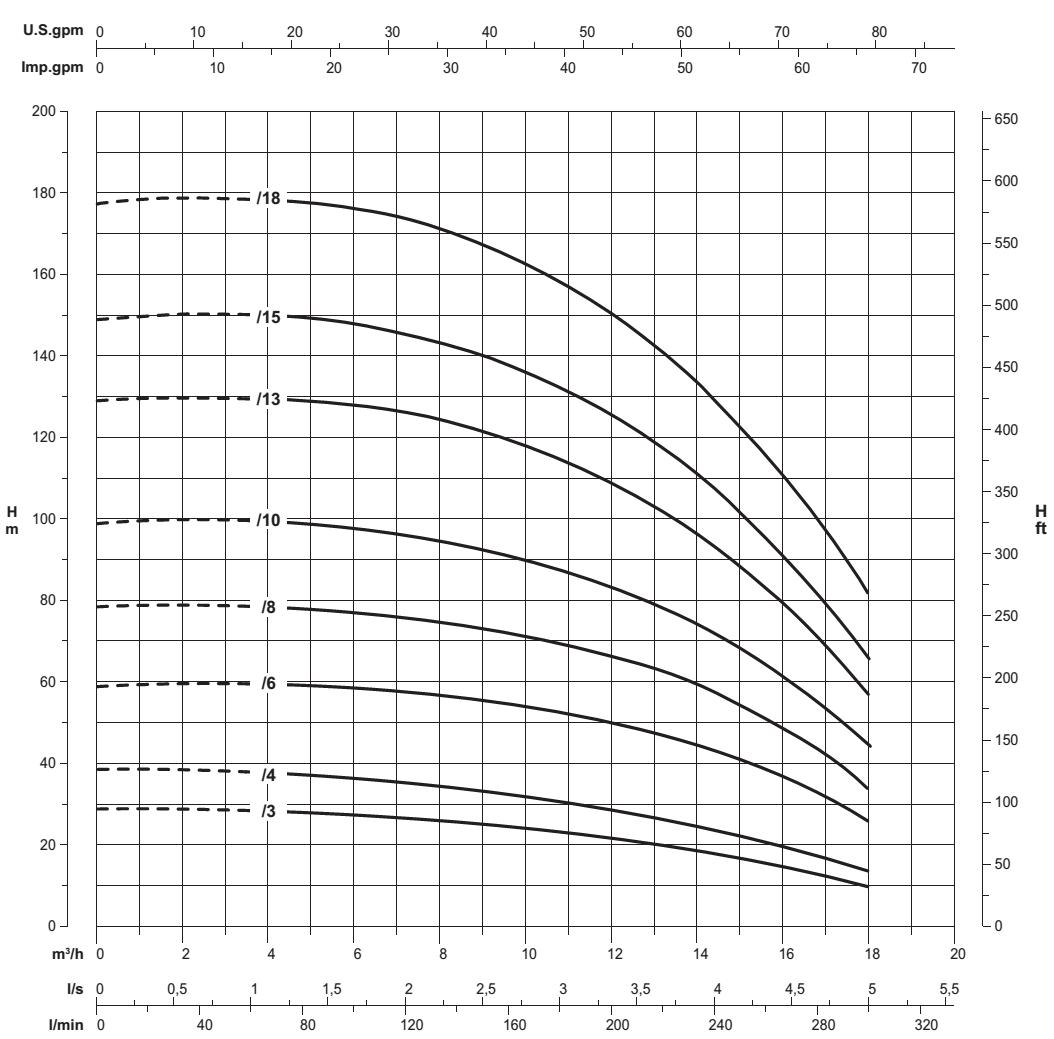

Kurvor fastställda för vätsketäthet 1000 kg/m³
Viskositet 1 mm² /s
Temperatur 20°C

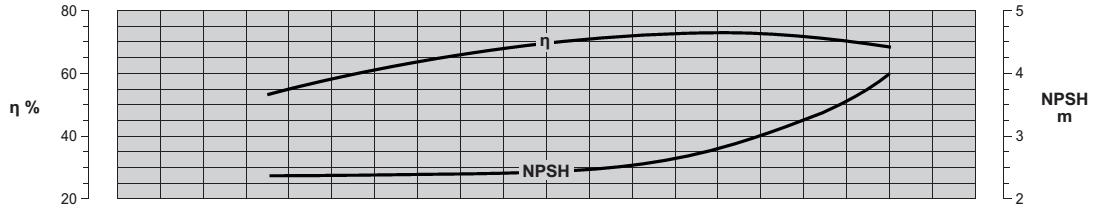

η% - Pump effektivitet
Y - Ventilförlust Returnerar ej.
