Pump centrifugalpump vertikal flerstegs Grundfos CRN 90-5-2, 37kW 90,3m³/h 99,24m

Pump centrifugalpump vertikal flerstegs Grundfos CRN 90-5-2,  37kW 90,3m³/h  99,24m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

• Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
• Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
• Axeltätningens monteringslängd enligt DIN 24960.
• Kraftöverföring via klämkoppling av gjutjärn.
• Röranslutning via DIN flänsar/kopplingar.
• Motorn är av typen 3-fas normmotor

Vätska
Vätska	Vatten
Vätsketemperatur område	-40 till 120°C
Vätsketemp	20°C
Densitet	998,2 kg/m³

Teknisk data
Hastighets	2957 rpm
Resulterande flöde	90,3 m³/h
Resulterande lyfthöjd för pumpen	99,24 m
Pumphjul	5
Reduk. pumphjul	2
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	HQQE
Kurvtolerans	ISO9906:2012 3B
Steg	5
Pumpversion	A
Modell	A

Material
Pumphus	Rostfritt stål DIN W.-Nr. 1,4408 AISI 316 LN
Pumphjul	Rostfritt stål DIN W.-Nr. 1,4401 AISI 316

Installation
Max. omgivningstemperatur	55°C
Max. tryck vid angiven temp	30 bar / 120°C 30 bar / -40°C
Flänsstandard	DIN
Anslutningskod	F
Röranslutning	DN 100
Trycksteg	PN 25/PN 40
Motorflänsstorlek	FF350

Elektriskdata
Motortyp	SIEMENS
IE Efficiency class	IE3
Antal Poler	2
Effektförbrukning - P2	37 kW
Effektbehov (P2) för pump	37 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 380-420D/ 660-725Y V
Nominell ström	68,0-63,0/ 39,0-36,0 A
Startström	670%
Cos phi - verkningsgrad	0,88
Varvtal	2955 rpm
Efficiency	IE3 93,7%
Motorns verkningsgrad vid full belastning	93,7%
Motorverkningsgrad vid 3/4 last	93,9%
Motorverkningsgrad vid 1/2 last	93,5%
Kapslingsklass (EC 34-5)	55  (Protect. Vattenstrålar / damm)
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	81U15334

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex , MEI ≥	0,7
Nettovikt	354 kg
Bruttovikt	392 kg
Leveransvolym	0,805m³

Prestanda kurvor

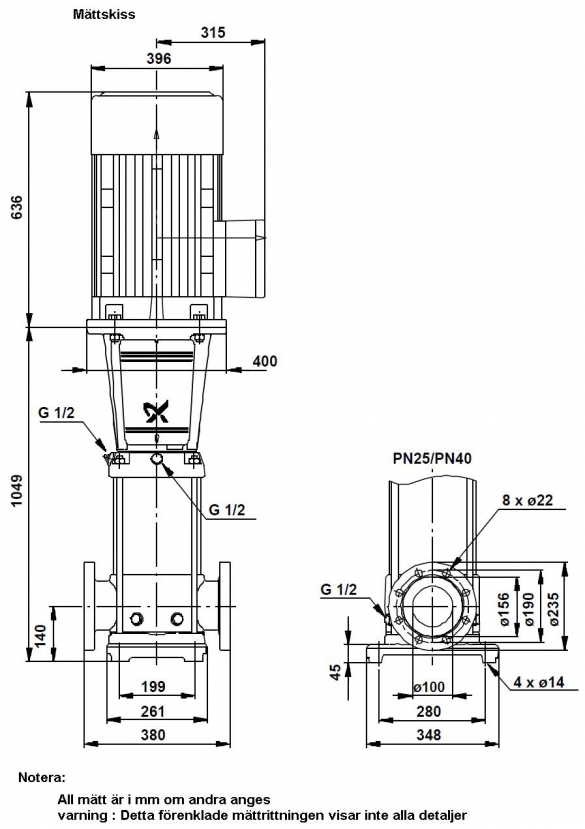

» Ritning med mått beskrivning

» Kopplings schema
