Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-1-1, 1,5kW 30m³/h 10,7m
Pump centrifugalpump vertikal flerstegs Grundfos CRN 32-1-1, 1,5kW 30m³/h 10,7m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament
Funktioner
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament
Funktioner
- Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401
- Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408
- Axeltätningens monteringslängd enligt DIN 24960
- Kraftöverföring via klämkoppling av gjutjärn
- Röranslutning via DIN flänsar/kopplingar
- Motorn är av typen 3-fas NORMMOTOR
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | -40 till 120°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
2896 rpm |
| Resulterande flöde | 30m³/h |
| Resulterande lyfthöjd för pumpen | 10,7 m |
| Pumphjul | 1 |
| Reduk. pumphjul | 1 |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
HQQE |
| Kurvtolerans | ISO9906:2012 3B |
| Steg | 1 |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Rostfritt stål DIN W.-Nr. 1,4408 AISI 316 LN |
| Pumphjul | Rostfritt stål DIN W.-Nr. 1,4401 AISI 316 |
| Installation | |
| Max. omgivningstemperatur | 60°C |
| Max. tryck vid angiven temp | 16 bar / 120°C 16 bar / -40°C |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 65 |
| Trycksteg | PN 65 / PN 65 / PN 40 |
| Motorflänsstorlek | FT115 |
| Elektriskdata | |
| Motortyp | 90SB |
| IE Efficiency class | IE3 |
| Antal Poler | 2 |
| Effektförbrukning - P2 | 1,5 kW |
| Effektbehov (P2) för pump | 1,5 kW |
| Nätfrekvens | 50 Hz |

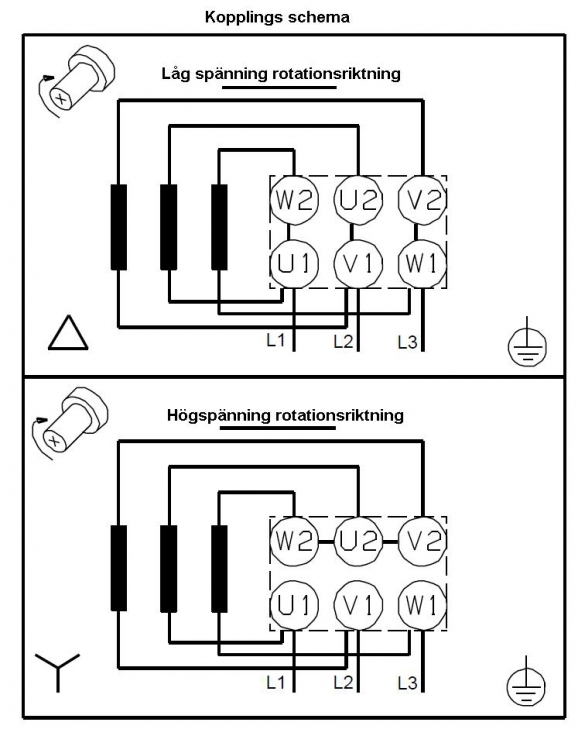

| Märkspänning | 3 x 220-240 D/380-415 Y V |
| Nominell ström | 5,45/3,15 A |
| Startström | 750-820 % |
| Cos phi - verkningsgrad | 0,84-0,78 |
| Varvtal | 2890-2910 rpm |
| Efficiency | IE3 84,2% |
| Motorns verkningsgrad vid full belastning | 84,2% |
| Motorverkningsgrad vid 3/4 last | 84,5% |
| Motorverkningsgrad vid 1/2 last | 86% |
| Kapslingsklass (EC 34-5) | 55 Dust/Jetting |
| Isolationsklass (EC 85) | F |
| Motorskydd | INGEN |
| Motornr | 85U05906 |
| Övriga | |
| Hastighets | Grundfos Blueflux |
| Minsta effektivitetsindex , MEI ≥ |
0,7 |
| Nettovikt | 65.3 kg |
| Bruttovikt | 88,2 kg |
| Leveransvolym | 0.309m³ |
Prestanda kurvor
