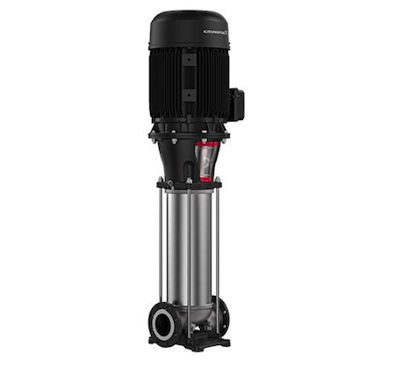

Pump centrifugalpump vertikal flerstegs Grundfos CRN 120-3, 30kW 120m³/h 64,4m
Pump centrifugalpump vertikal flerstegs Grundfos CRN 120-3, 30kW 120m³/h 64,4m
Vertikal, icke självsugande, flerstegs, in-linecentrifugalpump för installation i rörsystem och montering på fundament.
Vertikal, icke självsugande, flerstegs, in-linecentrifugalpump för installation i rörsystem och montering på fundament.
Pumpen har följande egenskaper:
- Pumphjul och mellankammare är tillverkade av Rostfritt stål DIN EN 1,4401.
- Pumpöverdel och -underdel är tillverkade av Rostfritt stål.
- Axeltätningen har inbyggnadslängd enligt EN 12756.
- Kraftöverföring sker med delad koppling av gjutjärn.
- Röranslutningar med DIN-flänsar.
- Motorn är en växelströmsmotor för 3-fasdrift.
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | -40 till 120 °C |
| Vätsketemp | 20 °C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
2951 rpm |
| Resulterande flöde | 120 m³/h |
| Resulterande lyfthöjd för pumpen | 64,6 m |
| Pumphjul | 3 |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
HQQE |
| Kurvtolerans | ISO9906:2012 3B |
| Steg | 3 |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Rostfritt stål EN 1,4408 |
| Pumphjul | Rostfritt stål EN 1,4401 |
| Installation | |
| Max. omgivningstemperatur | 55°C |
| Max. tryck vid angiven temp | 30 bar / 120°C 30 bar / -40°C |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 125 |
| Trycksteg | PN 40 |
| Motorflänsstorlek | FF350 |
| Elektriskdata | |
| Motortyp | SIEMENS |
| IE Efficiency class | IE3 |
| Antal Poler | 2 |
| Effektförbrukning - P2 | 30 kW |
| Effektbehov (P2) för pump | 30 kW |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 380-420D/ |
| Nominell ström |
56,0-51,0/ |
| Startström | 660% |
| Cos phi - verkningsgrad | 0,87 |
| Varvtal | 2955 rpm |
| Efficiency | IE3 93,3% |
| Motorns verkningsgrad vid full belastning | 93,3% |
| Motorverkningsgrad vid 3/4 last | 93,6% |
| Motorverkningsgrad vid 1/2 last | 93,4% |
| Kapslingsklass (EC 34-5) | 55 (Skydda. Vattenstrålar / damm) |
| Isolationsklass (EC 85) | F |
| Motorskydd | PTC |
| Motornr | 81U15332 |
| Övriga | |
| Märka | Grundfos Blueflux |
| Minsta effektivitetsindex , MEI ≥ |
0,7 |
| Nettovikt | 357 kg |
| Bruttovikt | 418 kg |

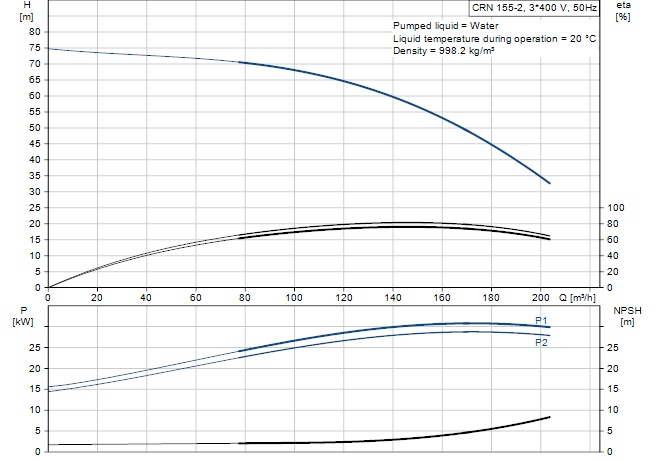

Prestanda kurvor
