Pump centrifugalpump vertikal flerstegs Grundfos CRN 120-1A-F-A-E, 11kW 120m³/h 19,4m
Pump centrifugalpump vertikal flerstegs Grundfos CRN 120-1A-F-A-E, 11kW 120m³/h 19,4m
Vertikal, icke självsugande, flerstegs, in-linecentrifugalpump för installation i rörsystem och montering på fundament.
Pumpen har följande egenskaper:
- Pumphjul och mellankammare är tillverkade av Rostfritt stål EN 1.4408.
- Pumpöverdel och -underdel är tillverkade av Rostfritt stål.
- Axeltätningen har inbyggnadslängd enligt EN 1.4401.
- Kraftöverföring sker med delad koppling av gjutjärn.
- Röranslutningar med DIN-flänsar.
- Motorn är en växelströmsmotor för 3-fasdrift.
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | -40 till 120°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
2924 rpm |
| Resulterande flöde | 120 m³/h |
| Resulterande lyfthöjd för pumpen | 19,4 m |
| Pumphjul | 1 |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
HQQE |
| Kurvtolerans | ISO9906:2012 3B |
| Steg | 1 |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Rostfritt stål EN 1.4408 |
| Pumphjul | Rostfritt stål EN 1.4401 |
| Installation | |
| Max. omgivningstemperatur | 60°C |
| Max. tryck vid angiven temp | 30 bar 30 bar / 120°C |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 125 |
| Trycksteg | PN 40 |
| Motorflänsstorlek | FF300 |
| Elektriskdata | |
| Motortyp | 160MB |
| IE Efficiency class | IE3 |
| Antal Poler | 2 |
| Effektförbrukning - P2 | 11 kW |
| Effektbehov (P2) för pump | 11 kW |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 380-415 D/660-690 Y V |
| Nominell ström | 20,8-19,8/ 12,0-11,8 A |
| Startström | 660-780% |
| Cos phi - verkningsgrad | 0,88-0,84 |
| Varvtal | 2940-2950 rpm |
| Efficiency | IE3 91,2% |
| Motorns verkningsgrad vid full belastning | 91,2% |
| Motorverkningsgrad vid 3/4 last | 91,8% |
| Motorverkningsgrad vid 1/2 last | 91,3% |
| Kapslingsklass (EC 34-5) | 55 Dust/Jetting |
| Isolationsklass (EC 85) | F |
| Motorskydd | PTC |
| Motornr | 85U17524 |
| Övriga | |
| Märka | Grundfos Blueflux |
| Minsta effektivitetsindex , MEI ≥ |
0,7 |
| Nettovikt | 195 kg |
| Bruttovikt | 256 kg |

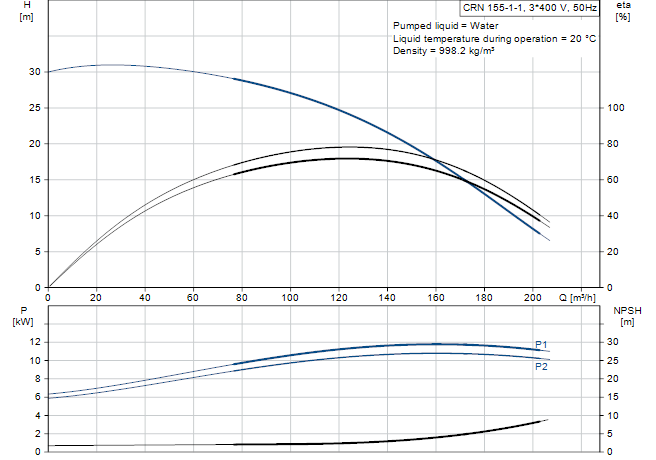

Prestanda kurvor
