Pump centrifugalpump vertikal flerstegs Grundfos CRN 10-6, 2,2kW 10,1m³/h 48,3m

Pump centrifugalpump vertikal flerstegs Grundfos CRN 10-6,  2,2kW 10,1m³/h  48,3m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner
Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
Axeltätningens monteringslängd enligt DIN 24960.
Kraftöverföring via klämkoppling av gjutjärn.
Röranslutning via PJE flänsar/kopplingar.
Motorn är av typen 3-fas normmotor.

Vätska
Vätska	Vatten
Vätsketemperatur område	-20 till 120°C
Vätsketemp	20°C
Densitet	998,2 kg/m³

Teknisk data
Hastighets	2899 rpm
Resulterande flöde	10 m³/h
Resulterande lyfthöjd för pumpen	48,3m
Pumphjul	6
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	HQQE
Läs på namnskylten	CE,TR
Kurvtolerans	ISO9906:2012 3B
Steg	6
Pumpversion	A
Modell	A

Material
Pumphus	Rostfritt stål DIN W.-Nr. 1.4408  ASTM A 351 CF 8M
Pumphjul	Rostfritt stål DIN W.-Nr. 1,4401 AISI 316

Installation
Max. omgivningstemperatur	60°C
Max. tryck vid angiven temp	25 bar / 120°C 25 bar / -20°C
Flänsstandard	PJE
Anslutningskod	P
Röranslutning	60,1 mm
Motorflänsstorlek	FT115

Elektriskdata
Motortyp	90LE
IE Efficiency class	IE3
Antal Poler	2
Effektförbrukning - P2	2,2 kW
Effektbehov (P2) för pump	2,2 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 220-240 D/380-415 Y V
Nominell ström	8,00/4,60 A
Startström	840-920 %
Cos phi - verkningsgrad	0,86-0,80
Varvtal	2890-2910 rpm
Efficiency	IE3 85,9%
Motorns verkningsgrad vid full belastning	85,9%
Motorverkningsgrad vid 3/4 last	88,2 %
Motorverkningsgrad vid 1/2 last	88%
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Isolationsklass (EC 85)	F
Motorskydd	INGEN
Motornr	85U01908

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex , MEI ≥	0,7
Nettovikt	49 kg
Bruttovikt	53 kg
Leveransvolym	0,1m³

Prestanda kurvor

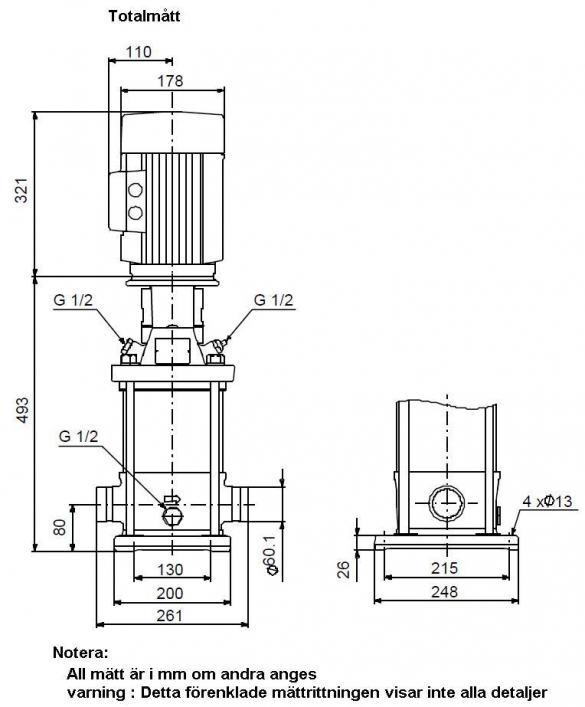

» Ritning med mått beskrivning

» Kopplings schema
