Pump centrifugalpump vertikal flerstegs Grundfos CRN 10-16, 5,5kW 10m³/h 129,4m

Pump centrifugalpump vertikal flerstegs Grundfos CRN 10-16, 5,5kW 10m³/h 129,4m

Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
Axeltätningens monteringslängd enligt DIN 24960.
Kraftöverföring via klämkoppling av gjutjärn.
Röranslutning via PJE flänsar/kopplingar.
Motorn är av typen 3-fas normmotor.

Teknisk data
Hastighets	2919 rpm
Resulterande flöde	10 m^³/h
Resulterande lyfthöjd för pumpen	129,4 m
Pumphjul	16
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	HQQE
Läs på namnskylten	CE,TR
Kurvtolerans	ISO9906:2012 3B
Steg	16
Pumpversion	A
Modell	A

Material
Pumphus	Rostfritt stål DIN W.-Nr. 1.4408 ASTM A 351 CF 8M
Pumphjul	Rostfritt stål DIN W.-Nr. 1,4401 AISI 316

Elektriskdata
Motortyp	132SC
IE Efficiency class	IE3
Antal Poler	2
Effektförbrukning - P2	5,5 kW
Effektbehov (P2) för pump	5,5 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 380-415 D V
Nominell ström	11 A
Startström	1080-1180 %
Cos phi - verkningsgrad	0,87-0,82
Varvtal	2920-2940 rpm
Efficiency	IE3 89,2%
Motorns verkningsgrad vid full belastning	89,2%
Motorverkningsgrad vid 3/4 last	90%
Motorverkningsgrad vid 1/2 last	89,6%
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	85U17417

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex , MEI ≥	0,7
Nettovikt	92 kg
Bruttovikt	114 kg
Leveransvolym	0,321m^³

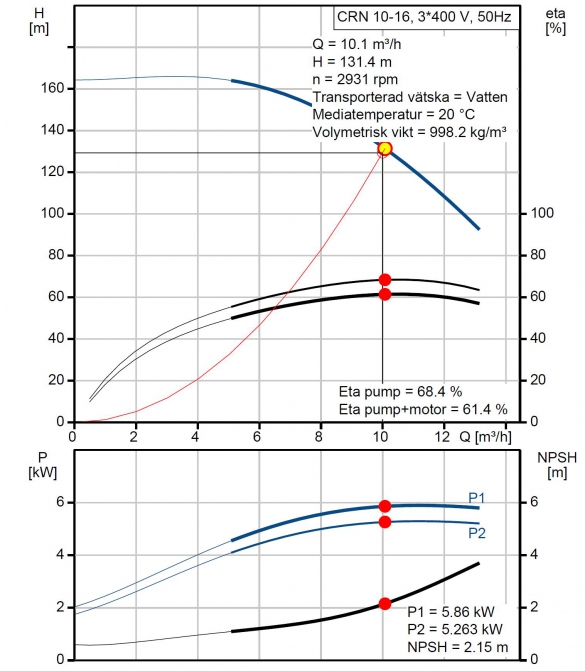

Prestanda kurvor

» Ritning med mått beskrivning
