Pump centrifugalpump vertikal flerstegs Grundfos CRN 1-33, 2,2kW 1,8m³/h 158,9m
Pump centrifugalpump vertikal flerstegs Grundfos CRN 1-33, 2,2kW 1,8m³/h 158,9m
Vertikal, icke-självsugande , flerstegs in-line, centrifugalpump för installation i rörsystem och montering på ett fundament.
Pumpen har följande karakteristika:
Vertikal, icke-självsugande , flerstegs in-line, centrifugalpump för installation i rörsystem och montering på ett fundament.
Pumpen har följande karakteristika:
- Pumphjul , är mellanliggande kammare och yttre hylsa av Rostfritt stål, DIN W.-Nr. 1,4401.
- Pumpkåpan och bas är gjorda av Rostfritt stål, DIN W.-Nr. 1,4408.
- Axeltätningen har monteringslängd enligt EN 12756.
- Kraftöverföring sker via gjutjärn delad koppling.
- Röranslutning är via PJE flänsar / kopplingar.
- Motorn är en 3-fas växelströmsmotor .
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | -20 till 120°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets | 2899 rpm |
| Flöde | 1,9 m³/h |
| Lyfthöjd | 158,9 m |
| Pumphjul | 33 |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek.tätning: |
HQQE |
| Läs på namnskylten | CE,TCE, EAC,ACS |
| Kurvtolerans | ISO9906:2012 3B |
| Steg | 33 |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Rostfritt stål DIN W.-Nr. 1,4408 AISI 316 ASTM A 351 CF 8M |
| Pumphjul | Rostfritt stål DIN W.-Nr. 1,4301 AISI 316 |
| Materialkod | G |
| Kod för gummi | E |
| Bush material | Ingen |
| Installation | |
| Max. omgivningstemperatur | 60°C |
| Max. tryck vid angiven temp | 25 bar / 120°C 25 bar / -20°C |
| Flänsstandard | PJE |
| Anslutningskod | P |
| Röranslutning | 42,2 mm |
| Motorflänsstorlek | FT115 |
| Elektriskdata | |
| Motortyp | 90LC |
| IE Efficiency class | IE3 |
| Effektförbrukning - P2 | 2,2 kW |
| Nätfrekvens | 50 Hz |
| Märkspänning | 3 x 220-240 D/380-415 Y V |
| Nominell ström | 7,70/4,45 A |
| Startström | 850-950% |
| Cos phi - verkningsgrad | 0,89-0,87 |
| Varvtal | 2890-2910 rpm |
| Efficiency | IE3 85,9% |
| Motorns verkningsgrad vid full belastning | 85,9% |
| Motorverkningsgrad vid 3/4 last | 86,8% |
| Motorverkningsgrad vid 1/2 last | 86% |
| Antal Poler | 2 |
| Kapslingsklass (EC 34-5) | 55 Damm / Jetting |
| Isolationsklass (EC 85) | F |
| Motorskydd | Ingen |
| MotorNr | 85U05908 |
| Övriga | |
| Märka | Grunfos Blueflux |
| Minsta effektivitetsindex , MEI ≥ |
0,7 |
| Nettovikt | 43,4 kg |
| Bruttovikt | 48,8 kg |
| Leveransvolym | 0,133 m³ |

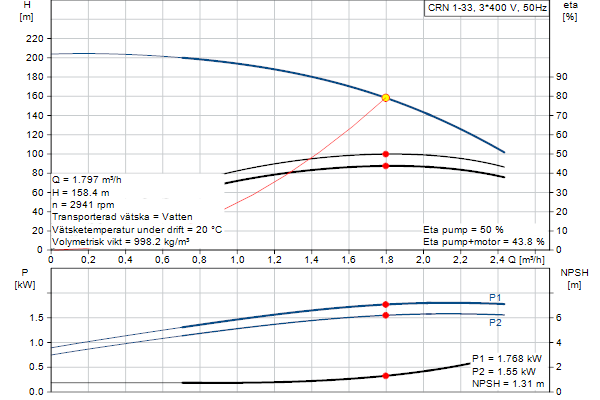

Prestanda kurvor
» Ritning med mått beskrivning
» Kopplings schema
