Pump centrifugalpump vertikal flerstegs Grundfos CRN 1-23, 1,1kW 1,8m³/h 104,5m

Pump centrifugalpump vertikal flerstegs Grundfos CRN 1-23,  1,1kW 1,8m³/h  104,5m
Vertikal, normalsugande, flerstegs, in-line centrifugalpump för installation i rörledning eller montering på fundament.

Funktioner

• Pumphjul, mellankammare och yttre mantel är tillverkade av Rostfritt stål DIN W.-Nr. 1,4401.
• Topp- och fotstycke är tillverkade av Rostfritt stål DIN W.-Nr. 1,4408.
• Axeltätningens monteringslängd enligt DIN 24960.
• Kraftöverföring via klämkoppling av gjutjärn.
• Röranslutning via PJE flänsar/kopplingar.
• Motorn är av typen 3-fas normmotor.

Vätska
Vätska	Vatten
Vätsketemperatur område	-20 till 120°C
Vätsketemp	20°C
Densitet	998,2 kg/m³

Teknisk data
Hastighets	2853 rpm
Flöde	1,8 m³/h
Lyfthöjd	104,5 m
Pumphjul	23
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek.tätning:	HQQE
Läs på namnskylten	CE, EAC,ACS
Kurvtolerans	ISO9906:2012 3B
Steg	23
Pumpversion	A
Modell	A

Material
Pumphus	Rostfritt stål DIN W.-Nr. 1,4408 AISI 316 ASTM A 351 CF 8M
Pumphjul	Rostfritt stål DIN W.-Nr. 1,4301 AISI 316
Materialkod	G
Kod för gummi	E
Bush material	Ingen

Installation
Max. omgivningstemperatur	60°C
Max. tryck vid angiven temp	25 bar / 120°C 25 bar / -20°C
Flänsstandard	PJE
Anslutningskod	P
Röranslutning	42,2 mm
Motorflänsstorlek	FT100

Elektriskdata
Motortyp	80C
IE Efficiency class	IE3
Effektförbrukning - P2	1,1 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 220-240 D/380-415 Y V
Nominell ström	4,35/2,50 A
Startström	450-500%
Cos phi - verkningsgrad	0,83-0,76
Varvtal	2840-2870 rpm
Efficiency	IE3 82,7%
Motorns verkningsgrad vid full belastning	82,7%
Motorverkningsgrad vid 3/4 last	84,6%
Motorverkningsgrad vid 1/2 last	85,4%
Antal Poler	2
Kapslingsklass (EC 34-5)	55 Damm / Jetting
Isolationsklass (EC 85)	F
Motorskydd	Ingen
MotorNr	85905176

Övriga
Märka	Grunfos Blueflux
Minsta effektivitetsindex , MEI ≥	0,7
Nettovikt	29,7 kg
Bruttovikt	33,7 kg
Leveransvolym	0,092 m³

Prestanda kurvor

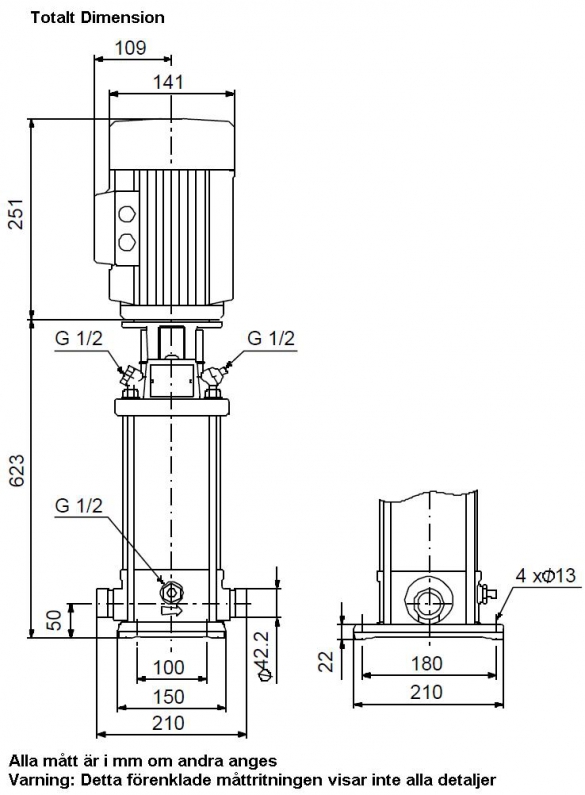

» Ritning med mått beskrivning

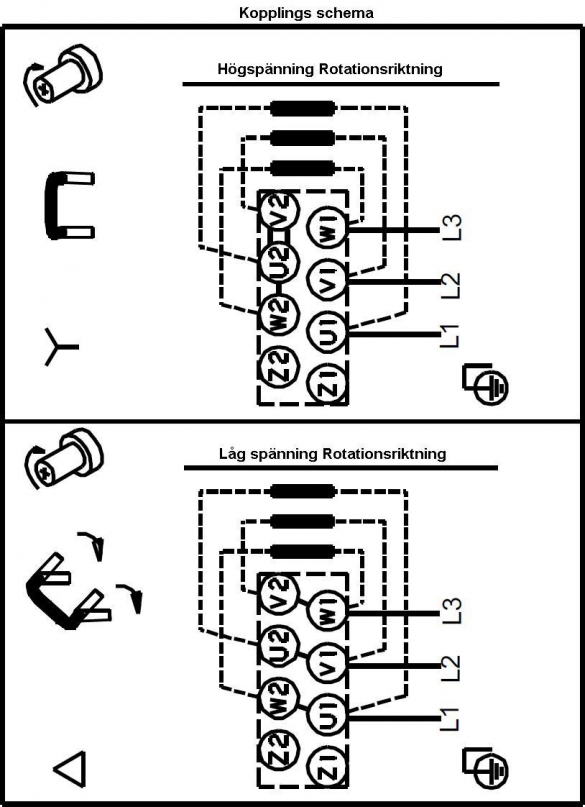

» Kopplings schema 765
