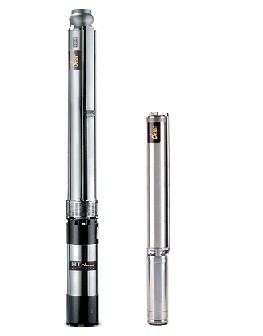

Pump borrhålspump elektriska 50 Hz

Pump borrhålspump elektriska 50 Hz
Motortyp | Motoreffekt | Max vattentemperatur | Startar / timme max | Varv per minut | |
[KW] | [HP] | [°C] | [No.] | [n -1] | |
(1) | 400 | ||||
HT HI-TECH | |||||
MAC65-2A | 4 | 5 | 30 | 20 | 2895 |
MAC67-2A | 5,5 | 7 | 30 | 20 | 2890 |
MAC610-2A | 7,5 | 10 | 30 | 20 | 2890 |
MAC612-2A | 9,2 | 12 | 30 | 20 | 2890 |
MAC615-2A | 11 | 15 | 30 | 20 | 2890 |
MAC617-2A | 13 | 17 | 30 | 20 | 2885 |
MAC620-2A | 15 | 20 | 30 | 20 | 2890 |
MAC625-2A | 18,5 | 25 | 30 | 20 | 2885 |
MAC630-2A | 22 | 30 | 30 | 20 | 2880 |
MAC635-2A | 26 | 35 | 30 | 20 | 2880 |
MAC640-2A | 30 | 40 | 30 | 20 | 2885 |
HT Desert HI-TECH | |||||
MAC65-2B | 4 | 5,5 | 40 | 15 | 2870 |
MAC67-2B | 5,5 | 7,5 | 40 | 15 | 2880 |
MAC610-2B | 7,5 | 10 | 40 | 15 | 2855 |
MAC612-2B | 9,2 | 12,5 | 40 | 15 | 2875 |
MAC615-2B | 11 | 15 | 40 | 15 | 2860 |
MAC617-2B | 13 | 17,5 | 40 | 15 | 2865 |
MAC620-2B | 15 | 20 | 40 | 15 | 2875 |
MAC625-2B | 18,5 | 25 | 40 | 15 | 2850 |
MAC630-2B | 22 | 30 | 40 | 13 | 2860 |
MAC635-2B | 26 | 35 | 40 | 13 | 2860 |
MAC640-2B | 30 | 40 | 40 | 13 | 2870 |
MAC650-2B | 37 | 50 | 40 | 13 | 2870 |
MAC660-2B | 45 | 60 | 40 | 6 | 2860 |
Motortyp | Effektivitet | Effektfaktor | Nominell ström | Börjar | ||||||
η [%] | cos φ | IN [A] | Ma Mn |
Ia In |
||||||
3/4 | 4/4 | 3/4 | 4/4 | Fullt laddad | Inte laddad | Direkt | Star-delta | Statoric | ||
400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
HT HI-TECH | ||||||||||
MAC65-2A | 75,9 | 74,8 | 0,66 | 0,75 | 10,3 | 7,3 | 1,4 | 3,5 | 1,15 | 2,45 |
MAC67-2A | 78,2 | 72,0 | 0,665 | 0,75 | 13,7 | 9,1 | 2,1 | 4 | 1,05 | 2,25 |
MAC610-2A | 80,8 | 78,4 | 0,70 | 0,77 | 17,9 | 10,7 | 1,6 | 5,1 | 1,40 | 2,90 |
MAC612-2A | 80,9 | 80,2 | 0,70 | 0,77 | 21,5 | 12,1 | 1,6 | 4,9 | 1,32 | 2,80 |
MAC615-2A | 82 | 80,7 | 0,71 | 0,77 | 25,6 | 14,3 | 1,8 | 5,4 | 1,70 | 3,60 |
MAC617-2A | 79,9 | 79,3 | 0,69 | 0,765 | 30,9 | 19,1 | 1,8 | 4,6 | 1,65 | 3,50 |
MAC620-2A | 81 | 80,1 | 0,70 | 0,775 | 34,9 | 20,8 | 1,4 | 5 | 1,70 | 3,50 |
MAC625-2A | 83,5 | 81,9 | 0,67 | 0,75 | 43,5 | 27,8 | 1,7 | 5,4 | 1,80 | 3,80 |
MAC630-2A | 82,5 | 81,9 | 0,695 | 0,77 | 50,3 | 30,4 | 1,6 | 4,6 | 1,50 | 3,20 |
MAC635-2A | 84,0 | 83,4 | 0,685 | 0,76 | 59,2 | 35,9 | 2 | 5,3 | 1,75 | 3,70 |
MAC640-2A | 85,2 | 83,3 | 0,655 | 0,745 | 69,7 | 44,9 | 2 | 5,3 | 1,70 | 3,70 |
HT Desert HI-TECH | ||||||||||
MAC65-2B | 76,0 | 76,0 | 0,745 | 0,800 | 9,5 | 4,6 | 1,3 | 3,5 | 1,15 | 2,45 |
MAC67-2B | 77,0 | 77,0 | 0,745 | 0,805 | 12,8 | 6,1 | 1,9 | 4 | 1,30 | 2,80 |
MAC610-2B | 78,5 | 77,5 | 0,770 | 0,820 | 17,0 | 7,6 | 2,4 | 5,1 | 1,70 | 3,60 |
MAC612-2B | 78,5 | 79,0 | 0,750 | 0,810 | 20,8 | 9,8 | 2,4 | 5 | 1,65 | 3,50 |
MAC615-2B | 81,0 | 80,5 | 0,755 | 0,810 | 24,3 | 10,6 | 2,6 | 5,4 | 1,80 | 3,80 |
MAC617-2B | 82,0 | 81,5 | 0,745 | 0,810 | 28,4 | 13,6 | 1,3 | 4,6 | 1,50 | 3,20 |
MAC620-2B | 82,0 | 82,0 | 0,735 | 0,800 | 33,0 | 17,4 | 1,5 | 5 | 1,70 | 3,50 |
MAC625-2B | 83 | 81,5 | 0,785 | 0,830 | 39,5 | 16,5 | 1,4 | 4,7 | 1,55 | 3,30 |
MAC630-2B | 83,5 | 83,5 | 0,750 | 0,820 | 46,4 | 22,4 | 1,8 | 5 | 1,70 | 3,50 |
MAC635-2B | 83,5 | 84,5 | 0,745 | 0,805 | 55,0 | 26,7 | 1,5 | 4,8 | 1,60 | 3,35 |
MAC640-2B | 86,5 | 85,0 | 0,755 | 0,815 | 62,5 | 28,3 | 2 | 5,7 | 1,90 | 4,00 |
MAC650-2B | 87,0 | 86,0 | 0,720 | 0,800 | 77,5 | 41,6 | 2,4 | 6 | 2,00 | 4,20 |
MAC660-2B | 85,0 | 84,5 | 0,730 | 0,800 | 96,0 | 49,9 | 2 | 5,1 | 1,70 | 3,55 |
MC6-2A - Delar
Pos. | Delar | Material |
1 | Shaft | Rostfritt stål |
2 | Sand vakt | Gummi |
6 | Rötor | Elektrostål |
7 | Stator | Elektrostål |
8 | Stator skal | Rostfritt stål |
9 | Winding | HT-tråd |
11 | Lägre fäste | Gjutjärn |
13 | Mekanisk tätning | Graphite/Aluminium |
14-15 | Lagerbussning | HT Komposit |
16 | Dragkraft bärande | Rostfritt stål/Syntetisk förening |
16 | Dragkraft bärande | Mässing/Syntetisk Förening |
17 | Thrust bärande fot slip | Gjutjärn |
18 | Membran | Gummi |
19 | Membrantäck | Teknopolymer |
20 | Övre fäste | Gjutjärn |
Motortyp | Koppling fläns | Motorvikt | L | Ø E | S | Kablar utlopp | ||||
Längd A | Tvärsnitt [mm2] | |||||||||
Börjar | ||||||||||
Direkt | ||||||||||
[mm] | [m] | 400 | 230 | 400 / 700 | 230/400 | |||||
HT HI-TECH | ||||||||||
MAC65-2A | NEMA 6" | 30,5 | 530 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x2,5) (C.C.:-9) | - |
MAC67-2A | NEMA 6" | 33 | 550 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x2,5) (C.C.:-9) | - |
MAC610-2A | NEMA 6" | 38 | 595 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x2,5) (C.C.:-9) | - |
MAC612-2A | NEMA 6" | 41,7 | 640 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x2,5) (C.C.:-9) | - |
MAC615-2A | NEMA 6" | 44,4 | 670 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x2,5) (C.C.:-9) | - |
MAC617-2A | NEMA 6" | 47,7 | 700 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x4) (C.C.:-9) | - |
MAC620-2A | NEMA 6" | 52 | 715 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x4) (C.C.:-9) | - |
MAC625-2A | NEMA 6" | 56 | 750 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x4) (C.C.:-9) | - |
MAC630-2A | NEMA 6" | 59,8 | 790 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x4) (C.C.:-9) | - |
MAC635-2A | NEMA 6" | 70 | 875 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x4) (C.C.:-9) | - |
MAC640-2A | NEMA 6" | 85,7 | 1025 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | - | 6x(1x4) (C.C.:-9) | - |
Dynamisk momentum av motor | |
Elektrisk pumptyp | J=1/4 PD2 [kgm2] |
HT HI-TECH | |
MAC65-2A | 0,0020 |
MAC67-2A | 0,0025 |
MAC610-2A | 0,0029 |
MAC612-2A | 0,0045 |
MAC615-2A | 0,0050 |
MAC617-2A | 0,0054 |
MAC620-2A | 0,0070 |
MAC625-2A | 0,0081 |
MAC630-2A | 0,0085 |
MAC635-2A | 0,0110 |
MAC640-2A | 0,0141 |

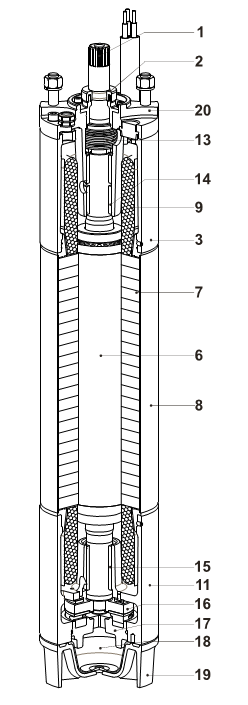

MC6-2B - Delar
Pos. | Delar | Material |
HT Desert HI-TECH | ||
1 | Shaft | Rostfritt stål |
2 | Sand vakt | Gummi |
3 | Anslutningsfläns | Gjutjärn |
6 | Rötor | Elektrostål |
7 | Stator | Elektrostål |
8 | Stator skal | Rostfritt stål |
9 | Winding | HT-tråd |
11 | Lägre fästet | Gjutjärn |
13 | Mekanisk tätning | Kiselkarbid |
14-15 | Lagerbussning | HT Komposit |
16 | Dragkraft bärande | Rostfritt stål / Syntetisk förening |
16 | Dragkraft bärande | Mässing / Syntetisk förening |
17 | Thrust bärande fot slip | Gjutjärn |
18 | Membran | Gummi |
19 | Membranlocket | Gjutjärn |
20 | Övre fästet | Gjutjärn |
Motortyp | Koppling fläns | Motorvikt | L | Ø E | S | Kablar utlopp | ||||
Längd A | Tvärsnitt [mm2] | |||||||||
Börjar | ||||||||||
Direkt | ||||||||||
[mm] | [m] | 400 | 230 | 400 / 700 | 230 / 400 | |||||
HT Desert HI-TECH | ||||||||||
MAC65-2B | NEMA 6" | 39 | 552 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | 3x(1x4) (C.C.:-6) | 6x(1x2,5) (C.C.:-9) | 6x(1x2,5) (C.C.:-7) |
MAC67-2B | NEMA 6" | 42,7 | 572 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | 3x(1x4) (C.C.:-6) | 6x(1x2,5) (C.C.:-9) | 6x(1x2,5) (C.C.:-7) |
MAC610-2B | NEMA 6" | 48 | 597 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | 3x(1x4) (C.C.:-6) | 6x(1x2,5) (C.C.:-9) | 6x(1x2,5) (C.C.:-7) |
MAC612-2B | NEMA 6" | 51 | 642 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | 3x(1x4) (C.C.:-6) | 6x(1x2,5) (C.C.:-9) | 6x(1x2,5) (C.C.:-7) |
MAC615-2B | NEMA 6" | 53,7 | 672 | 143 | 73 | 3,5 | 3x(1x2,5) (C.C.:-8) | 3x(1x4) (C.C.:-6) | 6x(1x2,5) (C.C.:-9) | 6x(1x2,5) (C.C.:-7) |
MAC617-2B | NEMA 6" | 58 | 717 | 143 | 73 | 3,5 | 3x(1x4) (C.C.:-8) | 3x(1x6) (C.C.:-6) | 6x(1x4) (C.C.:-9) | 6x(1x4) (C.C.:-7) |
MAC620-2B | NEMA 6" | 61 | 752 | 143 | 73 | 3,5 | 3x(1x4) (C.C.:-8) | 3x(1x6) (C.C.:-6) | 6x(1x4) (C.C.:-9) | 6x(1x4) (C.C.:-7) |
MAC625-2B | NEMA 6" | 68 | 792 | 143 | 73 | 3,5 | 3x(1x4) (C.C.:-8) | 3x(1x6) (C.C.:-6) | 6x(1x4) (C.C.:-9) | 6x(1x4) (C.C.:-7) |
MAC630-2B | NEMA 6" | 85 | 877 | 143 | 73 | 3,5 | 3x(1x4) (C.C.:-8) | 3x(1x10) (C.C.:-6) | 6x(1x4) (C.C.:-9) | 6x(1x4) (C.C.:-7) |
MAC635-2B | NEMA 6" | 92,5 | 1027 | 143 | 73 | 3,5 | 3x(1x6) (C.C.:-8) | 3x(1x10) (C.C.:-6) | 6x(1x4) (C.C.:-9) | 6x(1x6) (C.C.:-7) |
MAC640-2B | NEMA 6" | 104 | 1137 | 143 | 73 | 3,5 | 3x(1x6) (C.C.:-8) | 3x(1x10) (C.C.:-6) | 6x(1x4) (C.C.:-9) | 6x(1x6) (C.C.:-7) |
MAC650-2B | NEMA 6" | 111 | 1227 | 143 | 73 | 3,5 | 3x(1x10) (C.C.:-8) | - | 6x(1x6) (C.C.:-9) | - |
MAC660-2B | NEMA 6" | 119 | 1287 | 143 | 73 | 4,5 | 3x(1x10) (C.C.:-8) | - | 6x(1x6) (C.C.:-9) | - |
Dynamisk momentum av motor | |
Elektrisk pumptyp | J=1/4 PD2 [kgm2] |
HT Desrt HI-TECH | |
MAC65-2B | 0,0025 |
MAC67-2B | 0,0037 |
MAC610-2B | 0,0042 |
MAC612-2B | 0,0058 |
MAC615-2B | 0,0064 |
MAC617-2B | 0,0070 |
MAC620-2B | 0,0081 |
MAC625-2B | 0,0085 |
MAC630-2B | 0,0110 |
MAC635-2B | 0,0141 |
MAC640-2B | 0,0161 |
MAC650-2B | 0,0185 |
MAC660-2B | 0,0195 |
