Öken linje - E4XED40




Öken linje - E4XED40


Typ Backventil Ø
max
Vikt A B C D E F
[mm] [kg] [mm]
E4XED40/6+MC41 2" Gas 98 12,5 748,5 408,5 340 93 96 G2
E4XED40/9+MCH415 2" Gas 98 14,6 941 521 420 93 96 G2
E4XED40/12+MCH42 2" Gas 98 16,1 1080,5 633,5 447 93 96 G2
E4XED40/17+MCH43 2" Gas 98 19,3 1323,5 848,5 475 93 96 G2
E4XED40/23+MCH44 2" Gas 98 23,4 1588,5 1073,5 515 93 96 G2

Elektrisk pumptyp Motoreffekt Kapacitet
[l/s]] 0 1 1,2 1,4 1,6 1,8 2 2,4 2,6 2,8 3
[l/min] 0 60 72 84 96 108 120 144 156 168 180
[m3/h] 0 3,6 4,3 5 5,8 6,5 7,2 8,6 9,4 10,1 10,8
[kW] [HP] Huvud
E4XED40/6+MC41 0,75 1 [m] 37 32,5 31,5 31 29,5 28 26 21,5 18,5 15,5 12,5
E4XED40/9+MCH415 1,1 1,5 [m] 56 48,5 47,5 46 44 41,5 38,5 31,5 27,5 23,5 19
E4XED40/12+MCH42 1,5 2 [m] 74 65 63 61 59 55 51 42 36,5 31 25
E4XED40/17+MCH43 2,2 3 [m] 108 94 92 89 85 80 75 61 54 45,5 37
E4XED40/23+MCH44 3 4 [m] 145 127 125 121 116 110 103 85 74 63 52
[m] - - - 2,2 2,2 2,3 2,7 2,8 3,2 4,2 -
M.E.I. ≥ 0,10

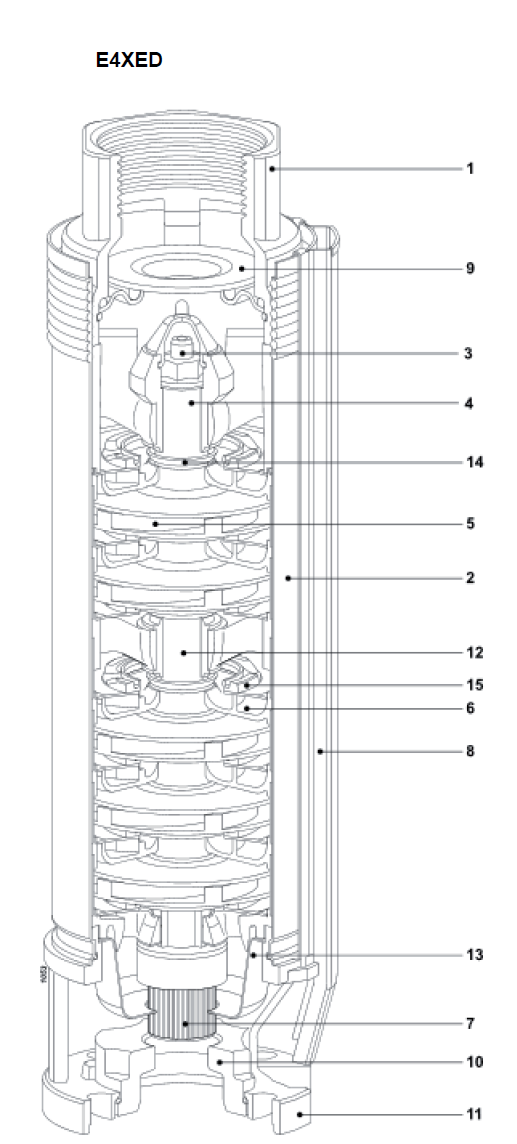

E4XED
Pos. Delar Material
1 Ventilhus Rostfritt stål
2 Hölje Rostfritt stål
3 Shaft Rostfritt stål
4(12) Axelhylsan Aluminiumoxid
5 Pumphjul Technopolyme
6 Diffuser Technopolyme
7 Box koppling Rostfritt stål
8 Kabelskydd Rostfritt stål
9 Koniskt ventil Rostfritt stål
9 Konisk ventil (E4XPD) Technopolyme
10 Defender® -
11 Sugkåpan Rostfritt stål
13 Strainer Rostfritt stål
14 Sand vakt Rostfritt stål
15 Mellanplatta Rostfritt stål/Gummi
  • Öken linje - E4XED40
    Art. nr.
    CAPE4XED40
