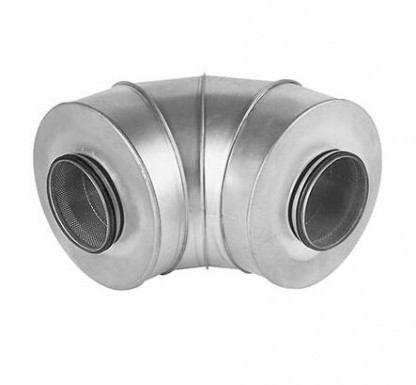

Ljuddämpare cirkulär böjd galvaniserad TBSLCU100

Ljuddämpare cirkulär böjd BSLCU100
Vid montering i luftbehandlingsanläggningar är platsbristen ett återkommande problem. Detta medför ofta svårigheter att finna tillräckligt långa raksträckor för montering av en rak ljuddämpare. Detta problem kan elimineras genom att montera in en böjd ljuddämpare.
Den har oftast vid samma längd bättre dämpningsegenskaper jämfört med motsvarande rak ljuddämpare. I synnerhet erhåller man bättre ljuddämpning i höga frekvenser (4 och 8 kHz).
Brandtekniska klasser utan skyddsavstånd: EI 60, E 120
Brandtekniska klasser med skyddsavstånd till:

Vid montering i luftbehandlingsanläggningar är platsbristen ett återkommande problem. Detta medför ofta svårigheter att finna tillräckligt långa raksträckor för montering av en rak ljuddämpare. Detta problem kan elimineras genom att montera in en böjd ljuddämpare.
Den har oftast vid samma längd bättre dämpningsegenskaper jämfört med motsvarande rak ljuddämpare. I synnerhet erhåller man bättre ljuddämpning i höga frekvenser (4 och 8 kHz).
Brandtekniska klasser utan skyddsavstånd: EI 60, E 120
Brandtekniska klasser med skyddsavstånd till:
- Utrymmande person:
3 kW/m²EI 120 vid avstånd 50 mm - Brännbara material:
10 kW/m²EI 120 vid avstånd 5 mm
30 kW/m²EI 120 vid avstånd 5 mm - Isoleringstjocklek 100 mm.

Insättningsdämpning [dB] för mittfrekvens [Hz] |
|||||||||||
Ød1 nom |
l nom |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Ødy mm |
m kg |
125 | 260 | 7 | 6 | 17 | 22 | 28 | 38 | 33 | 26 | 325 | 6,9 |
160 | 280 | 4 | 6 | 14 | 17 | 25 | 33 | 26 | 25 | 365 | 8,0 |
200 | 325 | 2 | 5 | 13 | 19 | 29 | 24 | 25 | 22 | 410 | 10,6 |
250 | 370 | 3 | 5 | 11 | 15 | 28 | 22 | 26 | 21 | 465 | 14,4 |
315 | 375 | 2 | 4 | 10 | 15 | 20 | 17 | 22 | 17 | 510 | 17,6 |
400 | 420 | 2 | 4 | 8 | 13 | 13 | 13 | 14 | 13 | 615 | 26,9 |
500 | 510 | 1 | 4 | 9 | 13 | 10 | 13 | 13 | 12 | 735 | 38,5 |
630 | 610 | 2 | 6 | 13 | 12 | 11 | 12 | 13 | 12 | 880 | 57,7 |
