  2. Cirkulationspump Grundfos TPE 100-120/2, 2,2kW 72,8m³/h 7,8m 3x400V 50Hz

Cirkulationspump Grundfos TPE 100-120/2, 2,2kW 72,8m³/h 7,8m 3x400V 50Hz




Cirkulationspump Grundfos TPE 100-120/2,  2,2kW  72,8m³/h  7,8m 3x400V 50Hz

  • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
  • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
  • Pumpen är försedd med en obalanserad gummibälgstätning.
  • Axeltätningen uppfyller EN 12756.
  • Röranslutningen sker med PN 10 DIN-flänsar (EN 1092-2 och ISO 7005-2).
  • Pumpen är försedd med en fläktkyld, synkron permanentmotor.
  • Pumpen är försedd med en differenstryckssensor
MEI=0,70

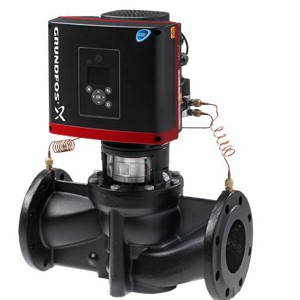

      *-Bilden på produkten kan avvika från aktuell produkt.


Vätska
Vätska Vatten
Vätsketemperatur område 0 till 140°C
Vätsketemp 20°C
Densitet 998,2 kg/m³

Teknisk data
Hastighets

2910 rpm
Resulterande flöde 72,8 m³/h
 Resulterande lyfthöjd för pumpen 7,8 m
Max. tryck 120 dm
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning:		 BUBE
Kurvtolerans ISO9906:2012 3B
Pumpversion A
Modell A

Material
Pumphus  Gjutjärn EN-JL 1040
ASTM A48-40B
Pumphjul Rostfritt stål
DIN W.-Nr. 1,4301
AISI 304
Materialkod A

Installation
 Max. omgivningstemperatur 50°C
Max. driftstryck 10 bar
Flänsstandard DIN
Anslutningskod F
Röranslutning DN 100
Trycksteg PN 10
Inbyggnadslängd 450 mm
Motorflänsstorlek FT115

Elektriskdata
Motortyp 90LD
IE Efficiency class NA
Effektförbrukning  P2 2,2 kW
Nätfrekvens 50 Hz
Märkspänning 3 x 380-500 V
Nominell ström 4,15-3,40 A
Cos phi - verkningsgrad 0,93-0,87
Varvtal 360-4000 rpm
Kapslingsklass (EC 34-5) IP55
Efficiency  90,1%
Isolationsklass (EC 85) F
Motorskydd JA
Motornr 98362357

Övriga
Märka Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥ 0,70
Nettovikt 55,8 kg
Bruttovikt 61,7 kg
Leveransvolym 0,16 m3


 Prestanda kurvor

» Ritning med mått beskrivning

  • Cirkulationspump Grundfos TPE 100-120/2, 2,2kW 72,8m³/h 7,8m 3x400V 50Hz
    Art. nr.
    GRU98112704
    Cirkulationspump Grundfos TPE 100-120/2, 2,2kW 72,8m³/h 7,8m 3x400V 50Hz
