  2. Cirkulationspump Grundfos TPD 32-60/2, 0,25kW 6,48m³/h 3,97m 3x400V 50Hz

Cirkulationspump Grundfos TPD 32-60/2, 0,25kW 6,48m³/h 3,97m 3x400V 50Hz




Cirkulationspump Grundfos TPD 32-60/2 A-F-A-BUBE 0,25kW 6,48m3/h 3,97m 3x400V 50Hz

    • Enstegs, direktkopplad, dubbelpump med inlopps-och utloppsportar i linje med samma diametrar.
    • Dubbelpumpen är konstruerad med två parallella drivsidor.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Varje pump är försedd med en obalanserad gummibälgstätning. Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 6/10 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Varje pump är försedd med en fläktkyld asynkronmotor av motsvarande storlek.
         *-Bilden på produkten kan avvika från aktuell produkt.


    Vätska
    Vätska Vatten
    Vätsketemperatur område 0 till 140°C
    Vätsketemp 20°C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    2890 rpm
    Resulterande flöde 6,5 m³/h
     Resulterande lyfthöjd för pumpen 3,97 m
    Max. tryck 60 dm
    Faktisk pumphjulsdiameter 64 mm
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning:    		 BUBE
    Kurvtolerans ISO9906:2012 3B
    Pumpversion A
    Modell A

    Material
    Pumphus  Gjutjärn EN-JL 1040
    ASTM A48-40B
    Pumphjul Rostfritt stål
    DIN W.-Nr. 1,4301
    AISI 304
    Materialkod A

    Installation
     Max. omgivningstemperatur 40°C
    Max. driftstryck 10 bar
    Flänsstandard DIN
    Anslutningskod F
    Röranslutning DN 32
    Sugsida DN 32
    Trycksida DN 32
    Trycksteg PN 6/10
    Inbyggnadslängd 220 mm
    Motorflänsstorlek FT75

    Elektriskdata
    Motortyp SIEMENS
    IE Efficiency class NA
    Effektförbrukning  P2  0,25 kW
    Antal Poler 2
    Nätfrekvens 50 Hz
    Märkspänning

    3 x 220-240D/
    380-415Y V
    Nominell ström 1,18/0,68 A
    Cos phi - verkningsgrad 0,81-0,72
    Varvtal 2800-2850 rpm
    Kapslingsklass (EC 34-5) 55 Dust/Jetting
    Motornr 81602314

    Övriga
    Minsta effektivitetsindex, MEI ≥ 0,56
    Nettovikt 35,9 kg
    Bruttovikt 39 kg
    Leveransvolym 0,08 m3

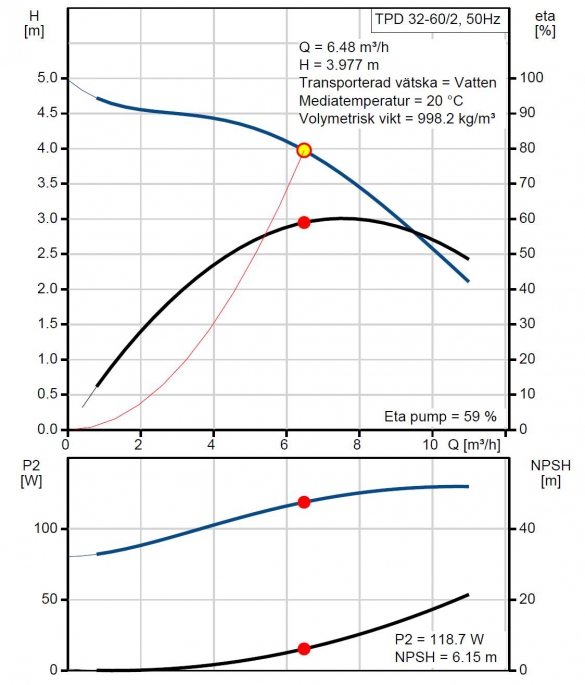

     Prestanda kurvor

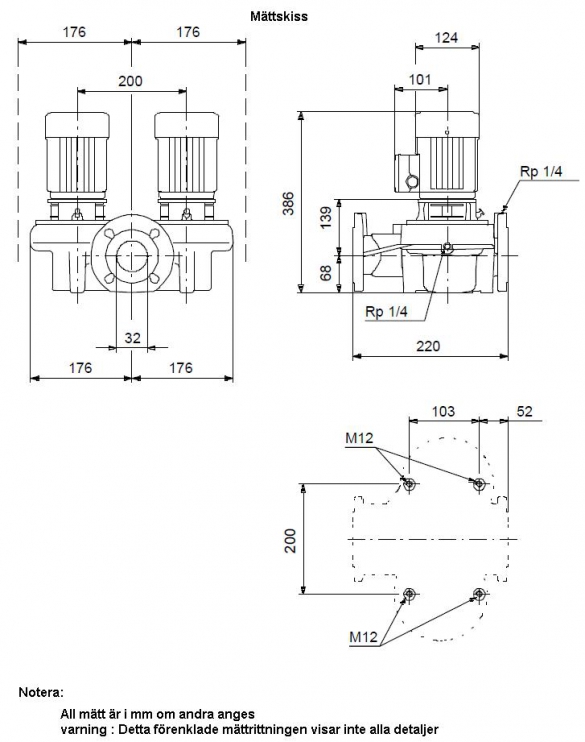

    » Ritning med mått beskrivning

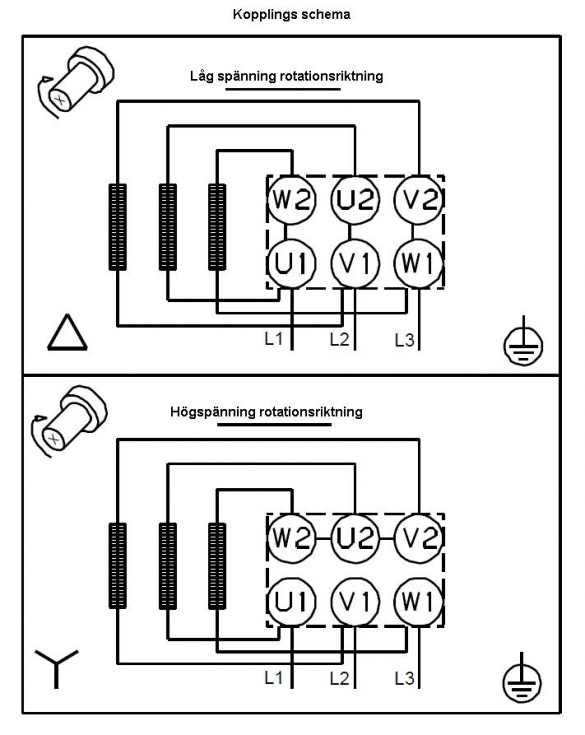

    » Kopplings schema

    • Cirkulationspump Grundfos TPD 32-60/2, 0,25kW 6,48m³/h 3,97m 3x400V 50Hz
      Art. nr.
      GRU96401829
      Cirkulationspump Grundfos TPD 32-60/2, 0,25kW 6,48m³/h 3,97m 3x400V 50Hz
