  2. Cirkulationspump Grundfos TP 250-310/4, 55kW 737m³/h 19,27m 3x400V 50Hz

Cirkulationspump Grundfos TP 250-310/4, 55kW 737m³/h 19,27m 3x400V 50Hz




Cirkulationspump Grundfos TP 250-310/4,   55kW  737m³/h  19,27m 3x400V 50Hz

    • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Pumpen är försedd med en obalanserad gummibälgstätning.
    • Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 10 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Pumpen är försedd med en fläktkyld asynkronmotor
         *-Bilden på produkten kan avvika från aktuell produkt.


    Vätska
    Vätska Vatten
    Vätsketemperatur område 0 till 120°C
    Vätsketemp 20°C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    1485 rpm
    Resulterande flöde 750 m³/h
     Resulterande lyfthöjd för pumpen 20 m
    Max. tryck 310 dm
    Faktisk pumphjulsdiameter 326/316 mm
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning:    		 BAQE
    Kurvtolerans ISO9906:2012 3B
    Pumpversion A
    Modell A

    Material
    Pumphus  Gjutjärn EN-JL 1040
    ASTM A48-40B
    Pumphjul Segjärn
    EN-JS1030
    ASTM A 536 60-40-18
    Materialkod A

    Installation
     Max. omgivningstemperatur 55°C
    Max. driftstryck 10 bar
    Flänsstandard DIN
    Anslutningskod F
    Röranslutning DN 300/DN 250
    Sugsida DN 300
    Trycksida DN 250
    Trycksteg PN 10
    Inbyggnadslängd 950 mm
    Motorflänsstorlek FF500

    Elektriskdata
    Motortyp SIEMENS
    IE Efficiency class IE3
    Effektförbrukning  P2 55 kW
    Antal Poler 4
    Nätfrekvens 50 Hz
    Märkspänning

    3 x 380-420D/
    660-725Y V
    Nominell ström 100-93,0/
    58,0-54,0 A
    Startström 680-680 %
    Cos phi - verkningsgrad 0,87
    Varvtal 1480 rpm
    Kapslingsklass (EC 34-5) 55 (Protect. Vattenstrålar / damm)
    Efficiency IE3 94,6%
    Motorns verkningsgrad vid full
    belastning    		 94,6-94,6%
    Motorverkningsgrad vid 3/4 last 95,1-95,1%
    Motorverkningsgrad vid 1/2 last 95-95%
    Isolationsklass (EC 85) F
    Motorskydd PTC
    Motornr 83V15238

    Övriga
    Minsta effektivitetsindex, MEI ≥ 0,48
    Nettovikt 820 kg
    Bruttovikt 1000 kg
    Leveransvolym 3,14 m3


     Prestanda kurvor

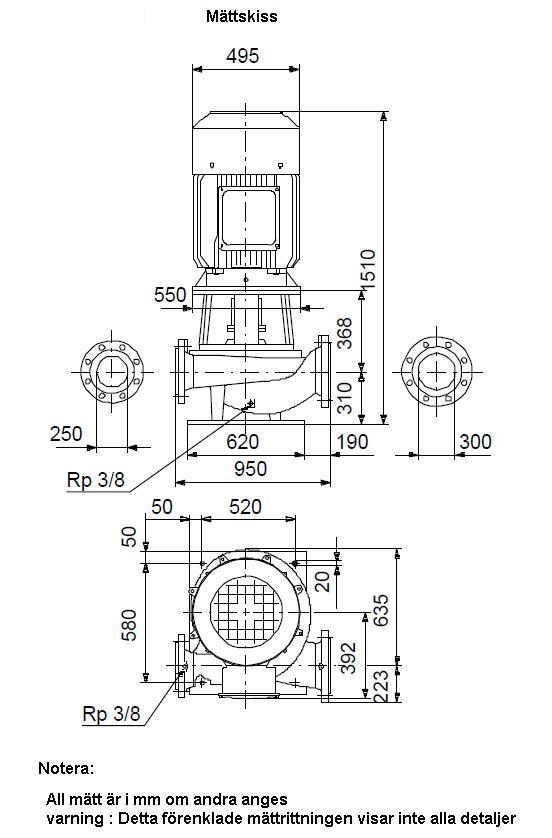

    » Ritning med mått beskrivning

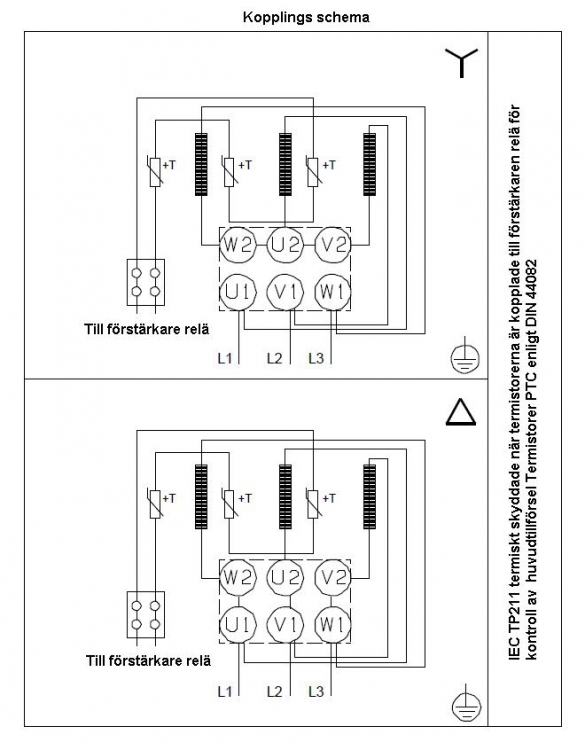

    » Kopplings schema

    • Cirkulationspump Grundfos TP 250-310/4, 55kW 737m³/h 19,27m 3x400V 50Hz
      Art. nr.
      GRU96162250
      Cirkulationspump Grundfos TP 250-310/4, 55kW 737m³/h 19,27m 3x400V 50Hz
