Cirkulationspump Grundfos TP 150-110/6, 5,5kW 184m³/h 8,27m 3x400V 50Hz
Cirkulationspump Grundfos TP 150-110/6, 5,5kW 184m³/h 8,27m 3x400V 50Hz
- Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
- Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
- Pumpen är försedd med en obalanserad gummibälgstätning.
- Axeltätningen uppfyller EN 12756.
- Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
- Pumpen är försedd med en fläktkyld asynkronmotor
| Vätska | |
| Vätska | Vatten |
| Vätsketemperatur område | 0 till 120°C |
| Vätsketemp | 20°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Hastighets |
970 rpm |
| Resulterande flöde | 184 m³/h |
| Resulterande lyfthöjd för pumpen | 8,27 m |
| Max. tryck | 110 dm |
| Faktisk pumphjulsdiameter | 259 mm |
| Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning: |
BAQE |
| Kurvtolerans | ISO9906:2012 3B2 |
| Pumpversion | A |
| Modell | A |
| Material | |
| Pumphus | Gjutjärn EN-GJL-250 ASTM class 35 |
| Pumphjul | Gjutjärn EN-GJL-200 ASTM class 30 |
| Materialkod | A |
| Installation | |
| Max. omgivningstemperatur | -20 .. 55°C |
| Max. driftstryck | 16 bar |
| Flänsstandard | DIN |
| Anslutningskod | F |
| Röranslutning | DN 150 |
| Sugsida | DN 150 |
| Trycksida | DN 150 |
| Trycksteg | PN 16 |
| Inbyggnadslängd | 800 mm |
| Motorflänsstorlek | FF265 |
| Elektriskdata | |
| Motortyp | SIEMENS |
| IE Efficiency class | IE3 |
| Effektförbrukning P2 | 5,5 kW |
| Antal Poler | 6 |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 380-420D/ |
| Nominell ström | 12.5/7.3 A |
| Startström | 680-680 % |
| Cos phi - verkningsgrad | 0,72 |
| Varvtal | 975 rpm |
| Kapslingsklass (EC 34-5) | 55 Dust/Jetting |
| Efficiency | IE3 88% |
| Motorns verkningsgrad vid full belastning |
88% |
| Motorverkningsgrad vid 3/4 last | 88.1-88.1 % |
| Motorverkningsgrad vid 1/2 last | 86.9-86.9 % |
| Isolationsklass (EC 85) | F |

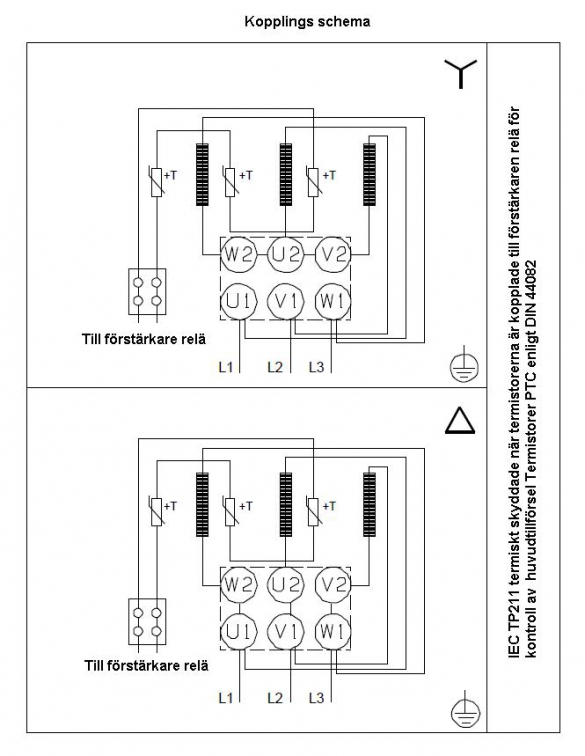

| Motorskydd | PTC |
| Motornr | 83W15217 |
| Övriga | |
| Minsta effektivitetsindex, MEI ≥ | 0,62 |
| Nettovikt | 276 kg |
| Bruttovikt | 313 kg |
| Leveransvolym | 0,743 m3 |
Prestanda kurvor
