Centrifugstegspump enkel horisontella MEC-A 3/65

Pump konstruktion och material
S. no | Delar | Material |
1 | Leverans hölje | Gjutjärn |
2 | Sugkåpa | Gjutjärn |
3 | Pumphjul | Gjutjärn |
4 | Slitring | Gjutjärn |
5 | Bakre slitring | Gjutjärn |
6 | Packbox | Gjutjärn |
7 | Spillring | Grafite sladd |
8 | Löphjulsmuttern | Mässing |
9 | Passkil | Stål |
10 | Feather key | Stål |
11 | Vatten hållare | Gummi |
12 | Packning för suglock | Impregnated plasticizing material |
13 | Sockel | Gjutjärn |
14 | Lagerflänsen | Gjutjärn |
15 | Pumpaxeln | Behandladstål |
16 | Axelhylsan | Stål |
17 | Oljesticka | StålGummi |
18 | Kontakt | Aluminium gummi |
19 | Bäring | - |
20 | Tätningsring | Gummi |
21 | Motor passkil | Stål |
22 | Packning för fläns | Impregnated plasticizing |

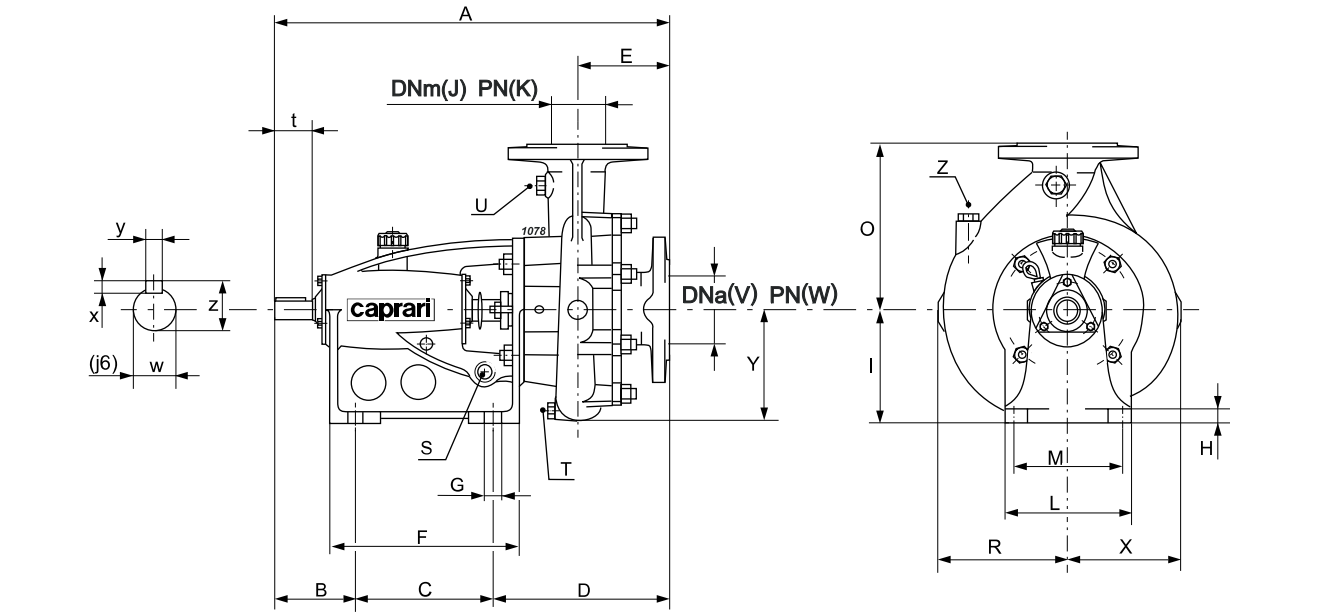

Total mått och vikt

Typ | Skaft projektion | Vikt | A | B | C | D | E | F | G | H | I | J | K | L | M |
O | R | S | T | U | V | W | X | Y | Z | |
MEC-A 3/65 | 2 | 60 | 538 | 124 | 185 | 229 | 120 | 255 | 19 | 16 | 160 | 65 | 16 | 180 | 150 | 275 | 188 | G 3/8" | G 3/8" | G 3/8" | 80 | 16 | 168 | 180 | G 3/8" |

DNaxDNm [mm] |
Impeller |
Kapacitet | ||||||||
[l/m] | 360 | 480 | 600 | 720 | 840 | 960 | 1200 | 1380 | ||
[m3/h] | 21,6 | 28,8 | 36 | 43,2 | 50,4 | 57,6 | 72 | 82,8 | ||
[l/s] | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 23 | ||
MEC-A 3/65 | ||||||||||
80x65 | F |
H P |
13,8 1,4 |
13,2 1,6 |
12,2 1,8 |
10,9 1,9 |
9,2 2 |
7,2 2 |
- |
- |
80x65 | E |
H P |
15,4 1,5 |
15 1,8 |
14 2 |
12,8 2,1 |
11,2 2,2 |
9,2 2,3 |
- |
- |
80x65 | D |
H P |
17 1,7 |
16,7 2 |
15,9 2,2 |
14,8 2,8 |
13,3 2,6 |
11,3 2,6 |
- |
- |
80x65 | C |
H P |
18,8 1,9 |
18,5 2,2 |
17,7 2,5 |
16,6 2,7 |
15,1 2,9 |
13,4 3 |
8,9 3,1 |
- |
80x65 | B |
H P |
20,5 2,2 |
20,3 2,5 |
19,7 2,8 |
18,8 3,1 |
17,4 3,3 |
15,7 3,4 |
11,4 3,6 |
- |
80x65 | A |
H P |
22,1 2,5 |
22 2,8 |
21,5 3,1 |
20,7 3,4 |
19,6 3,7 |
18 3,9 |
14 4,2 |
10,2 4,4 |
NPSH | [M] | 3,1 | 3,1 | 3,1 | 3,1 | 3,2 | 3,3 | 3,7 | 4,2 | |
M.E.I. ≥ 0,40 |
DNaxDNm [mm] |
Impeller |
Kapacitet | ||||||||
[l/m] | 360 | 480 | 600 | 720 | 840 | 960 | 1080 | 1200 | ||
[m3/h] | 21,6 | 28,8 | 36 | 43,2 | 50,4 | 57,6 | 64,8 | 72 | ||
[l/s] | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
MEC-A 3/65 | ||||||||||
80x65 | F |
H P |
20,6 2,2 |
20,3 1,6 |
19,5 1,8 |
18,4 1,9 |
17 2 |
15 2 |
12,6 |
- |
80x65 | E |
H P |
23 2,4 |
22,9 2,8 |
22,2 2 |
21,1 2,1 |
19,7 2,2 |
17,8 2,3 |
15,7 |
12,9 4,1 |
80x65 | D |
H P |
25,4 2,7 |
25,3 3,1 |
24,8 3,6 |
23,8 3,9 |
22,5 4,2 |
20,8 4,5 |
18,7 |
16,2 |
80x65 | C |
H P |
27,9 3 |
27,9 3,5 |
27,3 4 |
26,5 4,4 |
25,2 4,8 |
23,7 5,1 |
21,7 5,3 |
19,3 |
80x65 | B |
H P |
30,2 3,4 |
30,3 3,9 |
30 4,4 |
29,3 4,9 |
28,2 5,3 |
26,8 5,7 |
25,1 6 |
23 |
80x65 | A |
H P |
- |
32,7 4,4 |
32,5 4,9 |
32 5,4 |
31,2 5,9 |
30 6,4 |
28,4 6,8 |
26,4 7 |
NPSH | [M] | 3 | 3 | 3,1 | 3,2 | 3,3 | 3,4 | 3,7 | 4,6 | |
M.E.I. ≥ 0,40 |
DNaxDNm [mm] |
Impeller |
Kapacitet | ||||||||
[l/m] | 360 | 480 | 600 | 720 | 840 | 1200 | 1500 | 1680 | ||
[m3/h] | 21,6 | 28,8 | 36 | 43,2 | 50,4 | 72 | 90 | 100,8 | ||
[l/s] | 6 | 8 | 10 | 12 | 14 | 20 | 25 | 28 | ||
MEC-A 3/65 | ||||||||||
80x65 | F |
H P |
30 3,3 |
29,9 3,8 |
29,3 4,3 |
28,2 4,7 |
26,7 5,1 |
21,1 5,9 |
|
- |
80x65 | E |
H P |
33 3,7 |
33 4,3 |
32,5 4,8 |
31,5 5,3 |
30,2 5,7 |
25,1 6,8 |
- |
- |
80x65 | D |
H P |
35,9 4,2 |
35,8 4,7 |
35,3 5,3 |
34,6 5,8 |
33,5 6,4 |
28,8 7,7 |
21,7 |
- |
80x65 | C |
H P |
- |
39,4 |
39 |
38,3 |
37,2 |
32,9 |
26,5 |
- |
80x65 | B |
H P |
- |
42,3 |
42,1 |
41,7 |
41 |
37,4 |
31,5 |
25,5 |
NPSH | [M] | 2,9 | 2,9 | 2,9 | 2,9 | 3 | 3,6 | 4,7 | - | |
M.E.I. ≥ 0,40 |
DNaxDNm [mm] |
Impeller |
Kapacitet | ||||||||
[l/m] | 360 | 480 | 600 | 720 | 900 | 1200 | 1500 | 1800 | ||
[m3/h] | 21,6 | 28,8 | 36 | 43,2 | 54 | 72 | 90 | 108 | ||
[l/s] | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | ||
MEC-A 3/65 | ||||||||||
80x65 | E |
H P |
36,2 |
36,1 |
35,7 |
34,8 |
32,7 |
27,6 |
20,2 |
- |
80x65 | D |
H P |
- |
40,3 |
40 |
39,2 |
37,3 |
32,8 |
25,6 |
- |
80x65 | C |
H P |
- |
44 |
44 |
43,4 |
41,8 |
37,3 |
30,9 |
- |
80x65 | B |
H P |
- |
47,9 |
47,7 |
47,2 |
45,8 |
42 |
36,1 |
- |
80x65 | A |
H P |
- |
52 |
51,7 |
51,3 |
50 |
46,7 |
41,5 |
30,8 |
NPSH | [M] | 2,9 | 2,9 | 2,9 | 2,9 | 3 | 3,6 | 4,7 | - | |
M.E.I. ≥ 0,40 |
DNaxDNm [mm] |
Impeller |
Kapacitet | ||||||||
[l/m] | 480 | 600 | 720 | 900 | 1200 | 1500 | 1740 | |||
[m3/h] | 28,8 | 36 | 43,2 | 54 | 72 | 90 | 104,4 | |||
[l/s] | 8 | 10 | 12 | 15 | 20 | 25 | 29 | |||
MEC-A 3/65 | ||||||||||
80x65 | E |
H P |
43 |
42,5 |
41,6 |
39,5 |
34,2 |
27,2 |
- |
|
80x65 | D |
H P |
47,2 |
46,9 |
46,3 |
44,4 |
39,8 |
33,2 |
- |
|
80x65 | C |
H P |
51,5 |
51,4 |
44 |
49,3 |
45 |
39,4 |
- |
|
80x65 | B |
H P |
56,3 |
56,2 |
55,8 |
54,5 |
50,6 |
45 |
38,2 |
|
80x65 | A |
H P |
61 |
60,7 |
60,3 |
59,2 |
56,1 |
51 |
44,5 18,8 |
|
NPSH | [M] | 3,1 | 3,1 | 3,1 | 3,3 | 3,7 | 4,6 | - | ||
M.E.I. ≥ 0,40 |
DNaxDNm [mm] |
Impeller |
Kapacitet | ||||||||
[l/m] | 480 | 600 | 720 | 840 | 900 | 1200 | 1500 | 1800 | ||
[m3/h] | 28,8 | 36 | 43,2 | 50,4 | 54 | 72 | 90 | 108 | ||
[l/s] | 8 | 10 | 12 | 14 | 15 | 20 | 25 | 30 | ||
MEC-A 3/65 | ||||||||||
80x65 | E |
H P |
53 |
52,7 |
52,1 |
51,1 |
50,4 |
45,9 |
38,6 |
- |
80x65 | D |
H P |
58,3 |
58,3 |
57,9 |
57,1 |
56,5 |
52,2 |
25,6 |
- |
80x65 | C |
H P |
63,9 |
63,9 |
63,6 |
63 |
62,4 |
58,2 |
51,7 |
- |
80x65 | B |
H P |
- |
69,7 |
69,5 |
68,9 |
68,5 |
65,2 |
59,3 |
51 |
80x65 | A |
H P |
- |
75,7 |
75,4 |
74,9 |
74,5 |
71,8 |
67,1 |
58,3 |
NPSH | [M] | 3,1 | 3,1 | 3,2 | 3,2 | 3,3 | 3,8 | 5 | - | |
M.E.I. ≥ 0,40 |
DNaxDNm [mm] |
Impeller |
Kapacitet | ||||||||
[l/m] | 480 | 600 | 720 | 840 | 900 | 1200 | 1500 | 1800 | ||
[m3/h] | 28,8 | 36 | 43,2 | 50,4 | 54 | 72 | 90 | 108 | ||
[l/s] | 8 | 10 | 12 | 14 | 15 | 20 | 25 | 30 | ||
MEC-A 3/65 | ||||||||||
80x65 | E |
H P |
56,7 |
56,1 |
55,3 |
54,1 |
53,4 |
48,6 |
42,1 |
- |
80x65 | D |
H P |
63 |
62,4 |
61,7 |
60,6 |
59,9 |
55,7 |
55,7 |
- |
80x65 | C |
H P |
- |
69,3 |
68,6 |
67,6 |
67 |
67 |
57,6 |
- |
80x65 | B |
H P |
- |
82,6 |
82,3 |
81,7 |
81,3 |
78,3 |
73,4 |
62,7 |
80x65 | A |
H P |
- |
89,5 |
89,2 |
88,6 |
88,2 |
85,7 |
81,7 |
72,9 |
NPSH | [M] | 3,2 | 3,2 | 3,2 | 3,3 | 3,3 | 3,8 | 4,6 | - | |
M.E.I. ≥ 0,40 |
