Borrhålspumpar elektriska Rovatti 6E-60

Borrhålspumpar elektriska Rovatti 6E-60

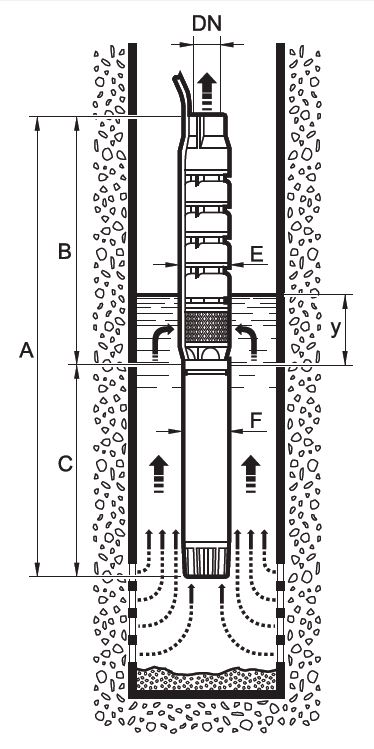

Utvändiga mått i mm och vikt i kg

6E60- 2 Poler
Pump	A	B	C	DN GAS	E Ø MAX	F	Y	Pump Vikt	Motor Vikt
6E-60/2G - 45	*	549	*	3"	149	96	800	21	*
6E-60/3G - 47	*	664	*	3"	149	96	800	26	*
6E-60/4G - 610	*	773	*	3"	150	142	800	31	*
6E-60/5G - 612	*	888	*	3"	150	142	800	37	*
6E-60/6G - 615	*	1003	*	3"	150	142	800	42	*
6E-60/7E - 617	*	1118	*	3"	150	142	800	47	*
6E-60/8E - 620	*	1233	*	3"	150	142	800	53	*
6E-60/9E - 622	*	1348	*	3"	150	142	800	58	*
6E-60/10E - 625	*	1463	*	3"	150	142	800	64	*
6E-60/11E - 627	*	1578	*	3"	150	142	800	69	*
6E-60/12E - 630	*	1693	*	3"	150	142	800	74	*
6E-60/14E - 635	*	1923	*	3"	153	142	800	85	*
6E-60/16E - 640	*	2153	*	3"	153	142	800	96	*
6E-60/18F - 645	*	2383	*	3"	153	142	800	106	*
6E-60/20E - 650	*	2613	*	3"	153	142	800	117	*
6E-60/24E - 660	*	3073	*	3"	153	142	800	139	*

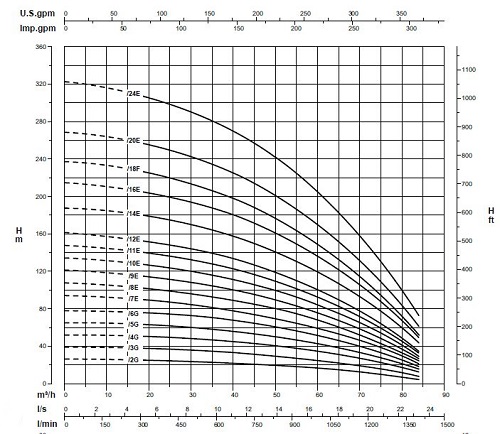

Pumptyp	Motoreffekt	Kapacitet
		[l/min]	0	300	500	600	700	800	900	1000	1200	1400
		[m3/h]	0	18	30	36	42	48	54	60	72	84
	[kW]	[l/s]	0	5	8,3	10	11,7	13,3	15	16,7	20	23,5
6E-60/2G - 45	4	[m]	26,5	24,5	23,5	22,5	21,5	20	18,5	16	11	5
6E-60/3G - 47	5,5	[m]	39,5	37	35,5	34	32,5	30,5	28	24,5	17	8
6E-60/4G - 610	7,5	[m]	52	50,5	48,5	47	45	42	39	34,5	25	13
6E-60/5G - 612	9,2	[m]	65	63	60,5	58,5	56	52,5	48,5	43	31	16
6E-60/6G - 615	11	[m]	78	75,5	72,5	70	67,5	63	58	51,5	36,5	18,5
6E-60/7E - 617	13	[m]	94,5	89	83,5	81	77,5	72,5	67	59,5	42	22,5
6E-60/8E - 620	5	[m]	108	101,5	95,5	92,5	88,5	83	76,5	68	47,5	25,5
6E-60/9E - 622	16,5	[m]	121,5	114	107,5	104	99,5	93	86	76	53,5	28
6E-60/10E - 625	18,5	[m]	135	126,5	119,5	115,5	110,5	103,5	95,5	84,5	59	31
6E-60/11E - 627	20	[m]	148	139,5	131,5	127	121,5	113,5	104,5	93	65	34
6E-60/12E - 630	22	[m]	161,5	152	143	138,5	132,5	124	225	101	70,5	36,5
6E-60/14E - 635	26	[m]	188,5	178,5	169,5	163,5	156,5	146	134	119,5	85,5	44,5
6E-60/16E - 640	30	[m]	215,5	204	193,5	87	178,5	166,5	153	136,5	97,5	4,5
6E-60/18F - 645	33	[m]	238	225	213,5	206	196,5	183	167	148,5	105	52,5
6E-60/20E - 650	37	[m]	269,5	255	242	233,5	223	208	191,5	170	121,5	62,5
6E-60/24E - 660	45	[m]	323,5	306	290	280	267,5	249,5	229,5	204	145,5	74,5

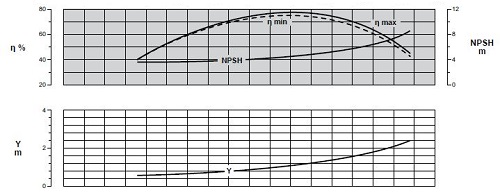

Kurvor som fastställts för vätskedensitet 1000 kg/m³ - viskositet 1 mm²/s - temperatur 20°C, η% - Pump verkningsgrad,Y-Ventil förlust Icke avkastning.
