Avstängningsspjäll med elektrisk motor 80-315

Avstängningsspjäll med elektrisk motor 80-315

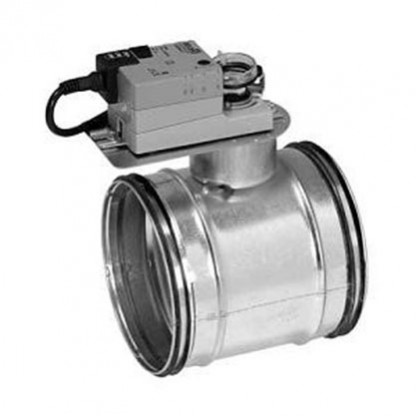

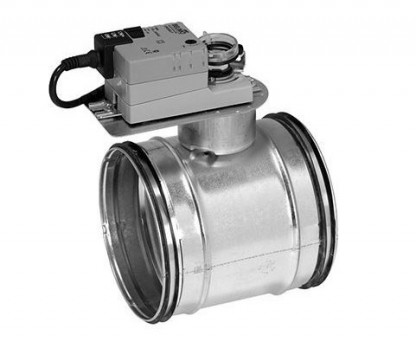

Avstängningsspjäll med elektrisk motor – LM 24 A-F eller LM 230 A-F. Den Uppbyggt av ett TDTU-spjäll med påmonterad elektrisk motor för 24 eller 230 V. Motorn styrs via en enpolig brytande kontakt. Motorn är säkrad mot överbelastning och stannar automatiskt då spjället når sitt stoppanslag. Stoppanslagen kan steglöst justeras. Trots att spänning ligger på, tar motorn ingen skada vid blockering. Motorn är monterad på ett avstånd från spjället som gör det lätt att isolera ventilationskanalen.
Ø 80–315 uppfyller tryckklass C i stängt läge. Även spjällen DRU och DSU kan levereras försedda med motor.

Ød1 nom |
l mm |
m kg |
Täthetsklass förbi stängt blad |
80 | 100 | 1,00 | 4 |
100 | 100 | 1,08 | 4 |
125 | 100 | 1,23 | 4 |
160 | 100 | 1,44 | 4 |
200 | 100 | 1,74 | 4 |
250 | 100 | 2,22 | 4 |
315 | 100 | 2,84 | 4 |
