Avloppspumpstation med skärande pump Grundfos MDG.09.3.2, 0,9kW 2,56 l/s 7,59m 3x400V 50Hz
Avloppspumpstation med skärande pump Grundfos MDG.09.3.2, 0,9kW 2,56 l/s 7,59m 3x400V 50Hz
- Levereras som komplett enhet klar för installation, Multi består av en helt integrerad uppsamlingstank med två pumpar med skärsystem och undervattensmotorer monterade på uppsamlingstanken och en förkopplad Controller inkl. en nivågivare. (Backventiler och utloppsrör finns som tillbehör)
- Den helt integrerad uppsamlingstank har alla nödvändiga portar för anslutning av inloppsröret, utloppsröret, vent rör och en manuellt manövrerad membranpump (tillbehör).
- Uppsamlingstanken innehåller 7 inlopps uttag runt det är form.
- Ryggen inlopp DN100 placeras på en inlopps disk patenterad att ansluta alla inloppsrör nivåer (mitten) mellan 180 och 315mm steglös.

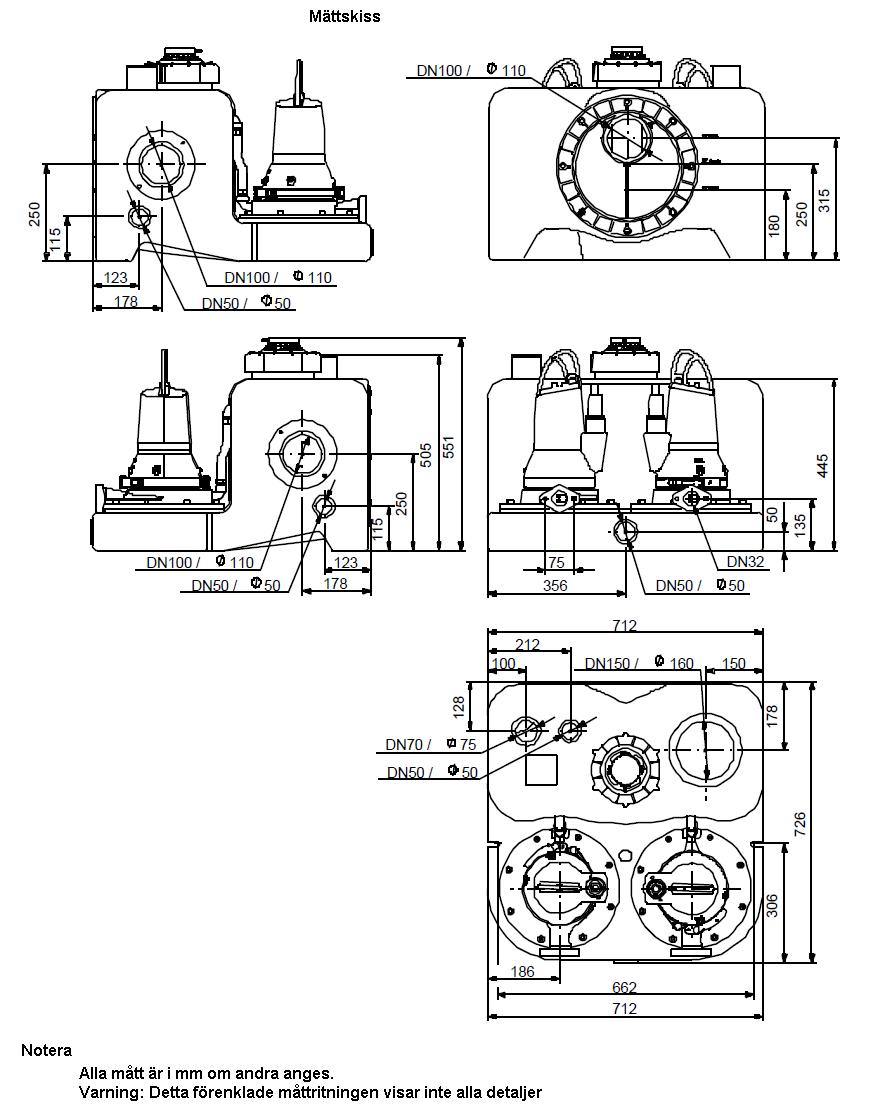

- DN100 och DN50 inlopps uttag på varje sida. DN150, DN50 uttag på toppen av tanken.
- Multirostfria Polyeten uppsamlingstankar är gas- och luktsäker samt vattentätt, minskning av kvarvarande vatten och mindre sedimentation av avfasade bottenkonstruktion.
- Kvarnen pump med Friströmshjul, dränkbara motor, oljekammaren med fysiologisk ofarlig oljefyllning mellan en mekanisk patrontätning.
- Pumpar urladdningar med inre gängor hos en 1/4 tum.
- En LC221 styrenhet med mikroprocessor är försedd med display för fulla möjligheter övervakning.
- Pumpen och sensorn är ansluten till styrenheten med 10m kabel och rörlängd.
- Strömförsörjningskabeln är 1,5 m med plugg (inkl. Fas växelriktare för 3 fas motor)
- Kontaktlösa, piezo resistiv tryckgivare under drift inuti skåpet, övervakas av styrenheten, exakt på millimeter visas på displayen.
- Blockering gratis tryckrör inne i tanken utan rörliga delar inuti avloppsvatten.
- Regulatorn erbjuder termiskt motorskydd och övervakning av pumpdrift.
- Den termiskt motorskydd består av termobrytare i lindningen.
Kontroller funktioner:
- On / off, regelbundet och fel övergången av två skärande pump bygger på en kontinuerlig signal från en piezo-resistiv sensor
- Motorskydd via motorskyddsbrytaren och / eller strömmätning samt anslutning av termobrytare.
- Torr kör motorskydd via körtidsbegränsning med en följande nöddrift
- 24h automatisk testkörningar under långa perioder inaktivitet
- Stoppfördröjningen (tiden från stoppnivån nås till den pumpade stoppas)
- Startfördröjningen (tiden från startnivån är uppnådd tills den pumpade startas)
- Larmfördröjning (tid från ett fel visas tills ett larm anges) för att förhindra korttidshögnivålarm vid tillfällig hög inflöde till tanken.
- Automatisk strömmätning för larmindikationer
- Driftläge (auto, manuell)
- Öppettider
- Impulser (antal starter)
- Högsta uppmätta motorströmmen
- Pumpstatus (drift, fel)
- Fas-sekvens fel och saknas fas
- Termobrytare fel
- Högvattenlarm
- Tid för service / underhåll (valbart).
- Val av automatisk larmåterställning
- Fellogg på upp till 20 larm
- Val mellan olika startnivåer
- Val av ansluten sensor typ
- Kalibrering av sensorn (förinställt)
- Val av underhållsintervall (0, 3, 6 eller 12 månader).
- Som standard har LC 221
- Pump igång
- Pumphaveri
- Larm hög vatten nivå
- Vanligt fel.
- Ansluta en trycksensor styrelse (förmonterad)
- Anslutning av en analog sensor (4-20mA eller 0-5V)
- Anslutning av upp till fyra nivåvippor eller tryckvakter i stället för analoga sensor
- Ansluta en separat nivåvakt som ska användas för översvämning upptäckt utanför Multilift.
- Lyft stationer är ofta installerad i en sump inuti källaren
- Den lägsta punkten i byggnaden.
- I fall av t.ex. grundvatten inflöde eller vattenledning brista, kommer ett larm indikeras av styrenheten.
- Ansluta en extern återställningslarm
- Ansluter termobrytare av motorn.
- Den Multi serien är utformad på grund av standarden EN12050-1, godkänns och övervakas av externa institut LGA.
- Ytterligare godkännanden är VDE, GHOST, CB, EMV
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska | |
| Pump Vätska | Alla newtonska vätskor |
| Vätsketemperatur område | 40°C |
| Densitet | 998,2 kg/m³ |
| Teknisk data | |
| Resulterande flöde | 2,56 l/s |
| Maximal flöde | 4,4 l/s |
| Resulterande lyfthöjd för pumpen | 7,591 m |
| Maximal tryck | 14,4 m |
| Typ av hjul | SKÄRANDE SYSTEM |
| Material | |
| Packning | SIC/SIC |
| Elektriskdata | |
| Uttagen effekt - P1 | 2 x 1,4 kW |
| P2 | 2 x 0,9 kW |
| Nätfrekvens | 50 Hz |
| Märkspänning |
3 x 400 V |
| Spänningstolerans | +10/-10 % |
| Maximal antal starter per timme | 60 |
| Nominell ström | 2 x 2,7 A |
| Cos phi - Effektfaktor | 0,72 |
| Hastighet | 2860rpm |
| Motorns verkningsgrad vid full belastning | 71 % |
| Antal poler | 2 |
| Startmetod | direct-on-line |
| Kapslingsklass (EC 34-5) | IP68 |
| Isolationsklass (EC 85) | F |
| Motorskydd | TERMISK BRYTARE |
| Kabellängd | 10 m |
| Kabeltyp | H07RN-F |
| Typ av skarvkoppling | CEE 3P+N+E |
| Nätkabel | 1,5 m |
| Nätkabel | H05 VV-F |
| Styrningar | |
| Typ av automatikskåp | LC221,2 |
| Driftsform | S3-35%, 1MIN |
| Tank | |
| Totala volymen av tanken (tankarna) | 93 l |
| Total effektiv volym på uppsamlingstanken vid 180 mm inlopp |
23 l |
| Total effektiv volym på uppsamlingstanken vid 250 mm inlopp |
37 I |
| Total effektiv volym på uppsamlingstanken vid 315 mm inlopp |
50 l |

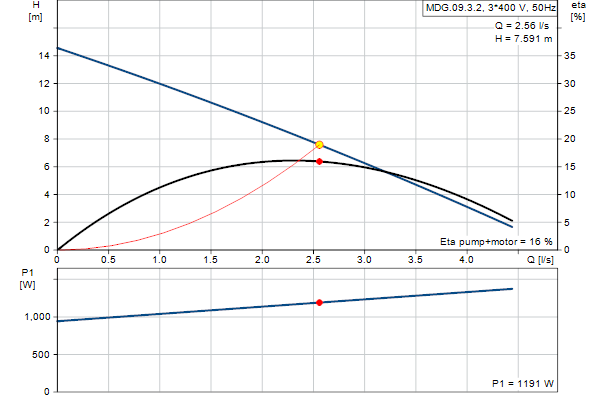

Prestanda kurvor
Notera
* Detta är nominella driftpunkten.
