Avloppspumpstation Grundfos MultiLift MD.15.3.4, 1,7kW, 9,17 l/s, 5,94m, 3x400V 50Hz

Avloppspumpstation Grundfos MultiLift MD.15.3.4, 1,7kW, 9,17 l/s, 5,94m, 3x400V 50Hz

Levereras som komplett enhet redo för installation, Multilift består av en fullt integrerad samlande behållare med två pumpar och dränkbara motorer, backventil med integrerad Y-grenröret, ansvarsfrihet adapter med flexibla anslutningsdelen DN100 monteras på den samlande behållaren och en förkopplad Controller inkl en nivågivare.
En fullt integrerad uppsamlingsbehållare har alla nödvändiga portar för anslutning av inloppsröret, utloppsrör, ventilationsrör och en manuellt manövrerad membranpump (tillbehör).
Den samlande behållaren innehåller 8 inlopp sockets runt det har forma.
Tillbaka inloppet DN100 placeras på en patenterad inlopp disk att ansluta alla inlopp pipe nivåer (centrum) mellan 180 och 315 mm steglös.
DN100 och DN50 inlopp-uttagen på varje sida.
2 x DN150, DN50 uttag på toppen av tanken.
Multilift korrosion gratis polyethylen samlande behållare är gas - och lukt-proof samt vattentäta, reduktion av restvatten och mindre sedimentation av fasade botten design.
Pumpar med Vortex impeller och en underhåll gratis dränkbara motorer, oljekammaren med fysiologiska ofarliga oljepåfyllning mellan två axeltätningar.
Rotationsriktning kan observeras från utsidan över axeln nedanför ögat bulten.
En LC221 styrenhet med mikroprocessor är utrustad med display för full övervakning möjligheter.
Pump och sensor är ansluten till styrenheten med 4m eller 10m kabel och slang längd. Strömkabeln är 1, 5m med stickkontakt (inkl. fas
inverter för 3-fasmotor)
Kontaktlösa, piezo resistiv tryckgivare pluggable inuti skåpet, övervakas av kontroller, exakt till den millimeter på displayen.
Blockering gratis tryck röret inuti tanken utan rörliga delar inuti avloppsvatten.
Registeransvarige erbjuda termisk motorskydd och övervakning av pump drift.
Det termiska motorskyddet består av termokontakter i lindningen.

Kontroller funktioner

På/av, regelbundna och misslyckande övergången av två avloppsvatten pumpar baserat på en kontinuerlig signal från en piezo-resistiv sensor
Motorskydd via motor-skyddsåtgärder effektbrytare eller strömmätning samt anslutning av termokontakter.
Torr kör motorskydd via körning begränsning med en följande nöddrift
24h automatiska testet körs under långa perioder av inaktivitet

Inställning av fördröjningstider

Stoppa dröjsmål (tid från stoppnivån nås tills den pumpade stoppas)
Start fördröjning (tid från startnivå nås tills den pumpade startas)
Larm försening (tid från ett fel visas tills ett larm är anges) till förhindrar kort-tid high-level larmet vid tillfälligt hög tillströmning till tank.
Automatisk strömmätning för larm indikationer

Operativa uppgift om:

Läge (auto, manuell)
Drifttimmar
Impulser (antal starter)
Högsta uppmätta motor ström

Larmindikering av

Pumpa status (löpning, fel)
Fasföljd fel och saknad fas
Thermal-switch misslyckande
Högvatten larm
Tid för service/underhåll (valbart).
Val av automatiska larm återställa
Fel logg av upp till 20 larm
Val mellan olika start nivåer
Val av ansluten givartyp
Kalibrering av sensorn (förinställda)
Urval av serviceintervallet (0, 3, 6 eller 12 månader).
Som standard har den LC 221

6 potentialfria utgångar för

Pumpen går
Pump misslyckande
Hög vattennivå larm
Vanligt fel.

6 digitala ingångar för följande funktioner

Ansluta en tryck sensor styrelse (förmonterade)
Ansluta en analog sensor (4-20mA eller 0-5V)
Ansluta upp till fyra nivå växlar eller tryckvakter istället för analog sensor
Ansluta en separat brytare som ska användas för översvämning identifiering av utanför Multilift.
Lyftstationerna är ofta installerad i en sump inne i källaren - den lägsta punkten i byggnaden.
Vid t ex grundvatten inflöde eller vattenledning brista, indikeras larm av registeransvarige.
Ansluta ett externt larm reset
Ansluta växeln termiska motorn.
Multilift intervallet är utformad beror på den standard EN12050-1, godkänts och övervakas av externa institute LGA. Ytterligare godkännanden är VDE, GHOST, CB, EMV

*-Bilden på produkten kan avvika från aktuell produkt.

Vätska
Pump Vätska	Alla newtonska vätskor
Vätsketemperatur område	40°C
Densitet	998,2 kg/m³

Teknisk data
Resulterande flöde	9,17 l/s
Maximal flöde	15,3 l/s
Resulterande lyfthöjd för pumpen	5,943 m
Maximal tryck	9,4 m
Typ av hjul	VIRVELHJUL
Maximal partikelstorlek	50 mm
Kurvtolerans	EN 12050-1
Ventiltyp	KLAFFVENTIL

Material
Pumphjul	LURANYL
Tank	LDPE
Packning	NBR
Installation
Trycksida	80

Elektriskdata
Uttagen effekt - P1	2 x 2,1 kW
P2	2 x 1,7 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 400 V
Spänningstolerans	+10/-14 %
Max antal starter per timme	60
Nominell ström	2 x 4,1 A
Cos phi - Effektfaktor	0,80
Hastighet	1420rpm
Motorns verkningsgrad vid full belastning	80,5 %
Antal poler	4
Startmetod	direct-on-line
Kapslingsklass (EC 34-5)	IP68
Isolationsklass (EC 85)	F
Motorskydd	Bimetall Termobrytare
Kabellängd	4 m
Kabeltyp	H07 RN-F
Typ av skarvkoppling	CEE 3P+N+E
Nätkabel	1,5 m
Kabelstorlek	4X1,5+2X1
Nätkabel	H05 VV-F

Styrningar
Typ av automatikskåp	LC221,2
Driftsform	S3-50%,1MIN

Tank
Total volym på tank(s)	130 l
Total effektiv volym på uppsamlingstanken vid 180 mm inlopp	49 l
Total effektiv volym på uppsamlingstanken vid 250 mm inlopp	69 l
Total effektiv volym på uppsamlingstanken vid 315 mm inlopp	86 l

Övriga
Nettovikt	119 kg

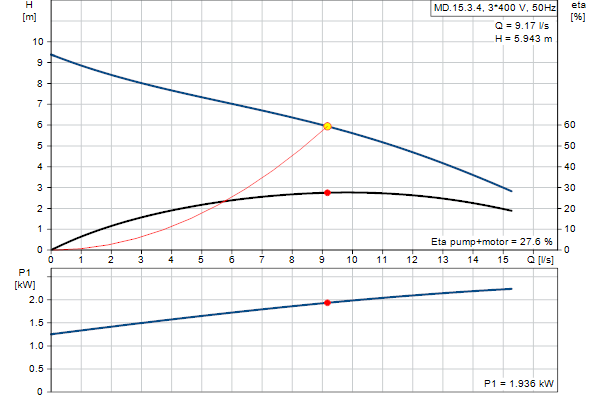

Prestanda kurvor

Notera

* Detta är nominella driftpunkten.

» Ritning med mått beskrivning
