Avloppspumpstation Grundfos MultiLift M.12.3.4, 1,5kW 8,31 l/s, 5,33m, 3x400V 50Hz

Avloppspumpstation Grundfos MultiLift M.12.3.4, 1,5kW 8,31 l/s, 5,33m, 3x400V 50Hz
• På/av kontroll av en avloppsvatten pump baserat på en kontinuerlig signal från en piezo-resistiv sensor
• Motorskydd via motor-skyddsåtgärder effektbrytare eller strömmätning samt anslutning av termokontakter.
• Torr kör motorskydd via körning begränsning med en följande nöddrift
• 24h automatiska testet körs under långa perioder av inaktivitet
Inställning av fördröjningstider

- Levereras som komplett enhet redo för installation, den Multilift består av en fullt integrerad samlande behållare med pump och dränkbar motor, icke-retur ventil, urladdning adapter med flexibla anslutningsdelen DN100 monteras på den samlande behållaren och en förkopplad Controller inkl en nivågivare.
- En fullt integrerad uppsamlingsbehållare har alla nödvändiga portar för anslutning av inloppsröret, utloppsrör, ventilationsrör och en manuellt manövrerad membranpump (tillbehör).
- Den samlande behållaren innehåller 7 inlopp sockets runt sin form.
- Tillbaka inloppet DN100 placeras på en patenterad inlopp disk att ansluta alla inlopp pipe nivåer (centrum) mellan 180 och 315 mm steglös.
- DN100 och DN50 inlopp uttag på varje sida. DN150, DN50 uttag på toppen av tanken.
- Multilift korrosion gratis polyethylen samlande behållare är gas - och lukt-proof samt vattentäta, minskning av restvatten och mindre sedimentation av chamfered botten design.
- Pump med Vortex impeller och ett underhåll gratis dränkbar motor, oljekammaren med fysiologiska ofarliga oljepåfyllning mellan två axeltätningar.
- Rotationsriktning kan observeras från utsidan över axeln nedanför ögat bulten.
- En LC221 styrenhet med mikroprocessor är utrustad med display för full övervakning möjligheter.
- Pump och sensor är ansluten till styrenheten med 4m eller 10m kabel och slang längd.
- Strömförsörjning kabeln är 1, 5m med stickkontakt (inkl. fas inverter för 3-fasmotor).
- Kontaktlösa, piezo resistiv tryck sensor pluggable insidan skåpet, övervakas av kontroller, exakt till den millimeter på displayen.
- Blockering gratis tryck röret inuti tanken utan rörliga delar inuti avloppsvatten.
- Registeransvarige erbjuda termisk motorskydd och övervakning av pump drift.
- Det termiska motorskyddet består av termokontakter i lindningen.
• På/av kontroll av en avloppsvatten pump baserat på en kontinuerlig signal från en piezo-resistiv sensor
• Motorskydd via motor-skyddsåtgärder effektbrytare eller strömmätning samt anslutning av termokontakter.
• Torr kör motorskydd via körning begränsning med en följande nöddrift
• 24h automatiska testet körs under långa perioder av inaktivitet
Inställning av fördröjningstider
- Stoppa dröjsmål (tid från stoppnivån nås tills den pumpade stoppas)
- Start fördröjning (tid från startnivå nås tills den pumpade startas)
- Alarm försening (tid från ett fel visas tills ett larm är anges) till förhindrar kort-tid high-level larmet vid tillfälligt hög tillströmning till tank.
- Automatisk strömmätning för larm indikationer
- Läge (auto, manuell)
- Drifttimmar
- Impulser (antal starter)
- Högsta uppmätta motor ström
- Pumpa status (löpning, fel)
- Fasföljd fel och saknad fas
- Thermal-switch misslyckande
- Högvatten larm
- Tid för service/underhåll (valbart).
- Val av automatiska larm återställa
- Fel logg av upp till 20 larm
- Val mellan olika start nivåer
- Val av ansluten givartyp
- Kalibrering av sensorn (förinställda)
- Urval av serviceintervallet (0, 3, 6 eller 12 månader).
- Som standard har den LC 221
- Pumpen går
- Pump misslyckande
- Hög vattennivå larm
- Vanligt fel.
- 6 digitala ingångar för följande funktioner:
- Ansluta en tryck sensor styrelse (förmonterade)
- Ansluta en analog sensor (4-20mA eller 0-5V)
- Ansluta upp till fyra nivå växlar eller tryckvakter istället för analog sensor
- Ansluta en separat brytare som ska användas för översvämning
- Identifiering av utanför Multilift. Lyftstationerna är ofta
- Installerad i en sump inne i källaren - den lägsta punkten i byggnaden. Vid t ex grundvatten
- Inflöde eller vattenledning sprack, larm indikeras av registeransvarige.
- Ansluta ett externt larm reset
- Ansluta växeln termiska motorn.
- Multilift intervallet är utformad beror på den standard EN12050-1, godkänts och övervakas av externa institute LGA.
- Ytterligare godkännanden är VDE, GHOST, CB, EMV
Vätska | |
Pump Vätska | Alla newtonska vätskor |
Vätsketemperatur område | 40°C |
Densitet | 998,2 kg/m³ |
Teknisk data | |
Resulterande flöde | 13,9 l/s |
Maximal flöde | 13,9 l/s |
Resulterande lyfthöjd för pumpen | 5,33 m |
Maximal tryck | 8,5 m |
Typ av hjul | VIRVELHJUL |
Maximal partikelstorlek | 50 mm |
Kurvtolerans | EN 12050-1 |
Ventiltyp | KLAFFVENTIL |
Material | |
Pumphjul | LURANYL |
Tank | LDPE |
Packning | NBR |
Installation | |
Trycksida | 80 |
Elektriskdata | |
Uttagen effekt - P1 | 1,8 kW |
P2 | 1,5 kW |
Nätfrekvens | 50 Hz |
Märkspänning |
3 x 400 V |
Spänningstolerans | +10/-14 % |
Max antal starter per timme | 60 |
Nominell ström | 3,6 A |
Cos phi - Effektfaktor | 0,75 |
Hastighet | 1430rpm |
Motorns verkningsgrad vid full belastning | 82,1 % |
Antal poler | 4 |
Startmetod | direct-on-line |
Kapslingsklass (EC 34-5) | IP68 |
Isolationsklass (EC 85) | F |
Motorskydd | Bimetall Termobrytare |
Kabellängd | 4 m |
Kabeltyp | H07 RN-F |
Typ av skarvkoppling | CEE 3P+N+E |
Nätkabel | 1,5 m |
Kabelstorlek | 4X1,5+2X1 |
Nätkabel | H05 VV-F |
Styrningar | |
Typ av automatikskåp | LC221.1 |
Driftsform | S3-50%,1MIN |
Tank | |
Total volym of tank(s) | 92 l |
Total effektiv volym på uppsamlingstanken vid 180 mm inlopp |
34 l |
Total effektiv volym på uppsamlingstanken vid 250 mm inlopp |
49 l |
Total effective volympå uppsamlingstanken vid 315 mm inlopp |
62 l |
Övriga | |
Nettovikt | 69 kg |

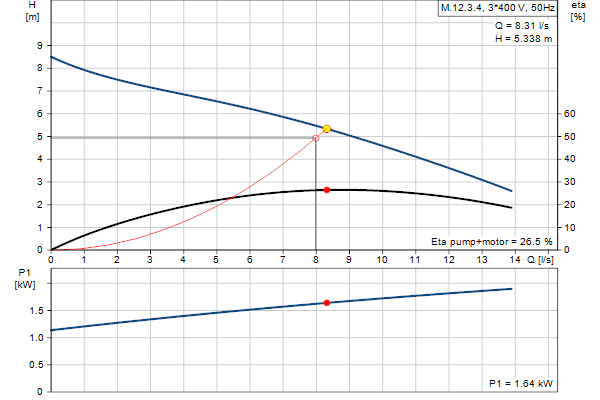

Prestanda kurvor

Notera
* Detta är nominella driftpunkten.
» Ritning med mått beskrivning
