Avloppspump Grundfos SEV.100.100.30.4.50.D, 3kW 14,4 l/s 7,11m 3x400V 50Hz

Avloppspump Grundfos SEV.100.100.30.4.50.D, 3kW 14,4 l/s 7,11m 3x400V 50Hz
Normalsugande, enstegs centrifugalpump utformad för hantering av spillvatten, processvatten och råavlopp.
Högeffektiv motor för betydande energi-och kostnads besparingar.
Pumpen är utformad för intermittent och kontinuerlig drift.
Det vätskefria och underhållsfria kylsystemet säkerställer att pumpen kan dränkt eller torrinstallerad.
Det effektiva SuperVortex-pumphjulet ger passage för långa fibrer och fasta partiklar upp till 100 mm och är lämpligt för spillvatten med torrsubstansinnehåll på upp till 5 %.
Ett unikt monteringssystem med rostfritt spännband gör att pumpen snabbt och enkelt kan kopplas isär från motorenheten för service och inspektion.
Inga specialverktyg krävs.
Röranslutningen sker med en DIN-fläns.
Kort rotor axel reducerar vibrationer för att skydda axel tätningar och lager.
Produktinformation
Normal applikation är transport av vätska, såsom:
Stora volymer dränerings- och ytvatten
Hushållsspillvatten med utlopp från toaletter
Spillvatten från kommersiella byggnader utan utlopp från toaletter
Slamhaltigt industriellt spillvatten
Pumpen är idealisk för pumpning av ovanstånde vätskor från exempelvis:
Kommunala nätverkspumpstationer
Offentliga byggnader
Flerfamiljshus
Fabriker/industrier
Pumpen är lämplig för både tillfällig och permanent installation antingen som fristående på ringstativ, på basstativ, på fästen eller på ett autokopplingssystem.
*-Bilden på produkten kan avvika från aktuell produkt.

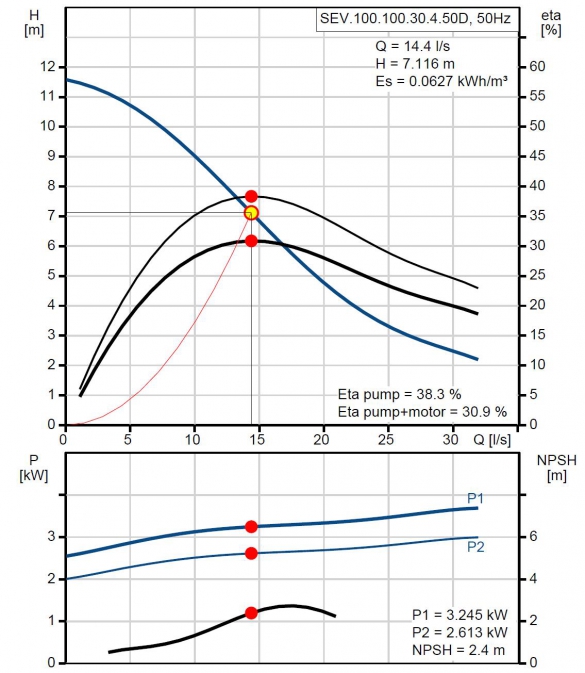

Prestanda kurvor
Normalsugande, enstegs centrifugalpump utformad för hantering av spillvatten, processvatten och råavlopp.
Högeffektiv motor för betydande energi-och kostnads besparingar.
Pumpen är utformad för intermittent och kontinuerlig drift.
Det vätskefria och underhållsfria kylsystemet säkerställer att pumpen kan dränkt eller torrinstallerad.
Det effektiva SuperVortex-pumphjulet ger passage för långa fibrer och fasta partiklar upp till 100 mm och är lämpligt för spillvatten med torrsubstansinnehåll på upp till 5 %.
Ett unikt monteringssystem med rostfritt spännband gör att pumpen snabbt och enkelt kan kopplas isär från motorenheten för service och inspektion.
Inga specialverktyg krävs.
Röranslutningen sker med en DIN-fläns.
Kort rotor axel reducerar vibrationer för att skydda axel tätningar och lager.
Produktinformation
Normal applikation är transport av vätska, såsom:
Stora volymer dränerings- och ytvatten
Hushållsspillvatten med utlopp från toaletter
Spillvatten från kommersiella byggnader utan utlopp från toaletter
Slamhaltigt industriellt spillvatten
Pumpen är idealisk för pumpning av ovanstånde vätskor från exempelvis:
Kommunala nätverkspumpstationer
Offentliga byggnader
Flerfamiljshus
Fabriker/industrier
Pumpen är lämplig för både tillfällig och permanent installation antingen som fristående på ringstativ, på basstativ, på fästen eller på ett autokopplingssystem.
*-Bilden på produkten kan avvika från aktuell produkt.
Vätska | |
Pump Vätska | Alla newtonska vätskor |
Vätsketemperatur område | 40°C |
Densitet | 998,2 kg/m³ |
Teknisk data | |
Resulterande flöde | 14,4 l/s |
Max. flöde | 31,9 l/s |
Resulterande lyfthöjd för pumpen | 7,11 m |
Max. tryck | 11,5 m |
Typ av hjul | SUPER VORTEX |
Max. partikelstorlek | 100 mm |
Primär axeltätning | SIC/SIC |
Sekundär axeltätning | KOL/CERAMICS |
Max hydralisk verkningsgrad | 38% |
Läs på namnskylten | EN12050-1 |
Kurvtolerans | ISO9906:2012 3B2 |
Kylmantel | Med kylmantel |
Material | |
Pumphus | EN 1561 EN-GJL-250 |
Pumphjul | Gjutjärn |
Installation | |
Max. omgivningstemperatur | 40°C |
Max. driftstryck | 6 bar |
Flänsstandard | DIN |
Trycksida | DN 100 |
Trycksteg | PN 10 |
Max. installationsdjup | 20 m |
Inst. torr/våt | DRY/SUBMERGED |
Installation | horisontal eller vertikal |
Elektriskdata | |
Uttagen effekt - P1 | 3,7 kW |
P2 | 3 kW |
Nätfrekvens | 50 Hz |
Märkspänning |
3 x 380- |
Spänningstolerans | +6/-10 % |
Max antal starter per timme | 20 |
Nominell ström | 7,8-8,0 A |
Beräknad ström vid 3/4 belastning | 6,4 A |
Beräknad ström vid 1/2 belastning | 5,6 A |
Startström | 43 A |
Beräknad ström vid noll belastning | 5,1 A |
Cos phi - Effektfaktor | 0,73 |
Cos phi - p.f. obelastad | 0,12 |
Cos phi - p.f. vid 3/4 belastning | 0,64 |
Cos phi - p.f. vid 1/2 belastning | 0,5 |
Hastighet | 1455rpm |
Startmoment | 53 Nm |
Avbrottsvridmoment | 71 Nm |
Tröghetsmoment | 0,045 kg m² |
Motorns verkningsgrad vid full belastning: | 81,2 % |
Motorns verkningsgrad vid 3/4 belastning | 79,9% |
Motorns verkningsgrad vid 1/2 belastning | 76,4 % |
Antal poler | 4 |
Startmetod | Direct-online |
Kapslingsklass (EC 34-5) | IP68 |
Isolationsklass (EC 85) | F |
Explosionsskyddad | N |
Motorskydd | TERMISK BRYTARE |
Termiskt skydd | invändig |
Kabellängd | 10 m |
Kabeltyp | LYNIFLEX |
Typ av skarvkoppling | Ingen plug |
Styrningar | |
Styrenhet | Ej inkluderad |
Fuktgivare | utan fuktighetssensor |
Vatten-i-olja sensor | utan vatten i olja sensor |
Temp.givare | N |
Övriga | |
Nettovikt | 154 kg |
Notera
Detta är nominella driftpunkten.
» Ritning med mått beskrivning
